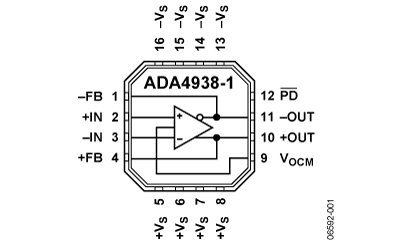

ADA4938-1: 超低失真差分ADC驱动器（单通道）
ADA4938是一款低噪声、超低失真、高速差分放大器，非常适合用于驱动分辨率最高为16位、DC至27 MHz或分辨率最高为12位、DC至74 MHz的高性能ADC。它的输出共模电压可在较宽范围内调整，因而能够与ADC的输入相匹配。内部共模反馈环路也可提供出色的输出平衡，并能抑制偶数阶谐波失真产物。利用ADA4938很容易实现完全差分和单端至差分增益配置。由四个电阻组成的简单外部反馈网络决定放大器的闭环增益。ADA4938采用ADI公司的专有第三代高压XFCB工艺制造，可实现极低的失真水平，输入电压噪声仅为2.6 nV/√Hz。低直流失调和出色的动态性能，使得ADA4938特别适合各种各样的数据采集与信号处理应用。ADA4938-1（单路放大器）采用3 mm × 3 mm、16引脚无铅LFCSP封装。ADA4938-2（双路放大器）采用4 mm × 4 mm、24引脚无铅LFCSP封装。引脚排列经过优化，有助于电路板布局，并且使失真最小。这些器件的额定工作温度范围为−40°C至+85°C工业温度范围
技术特性
- 极低谐波失真
−106 dBc HD2 (10 MHz)
−82 dBc HD2 (50 MHz)
−109 dBc HD3 (10 MHz)
−82 dBc HD3 (50 MHz)
- 高速−3 dB带宽：1000 MHz (G = +1)
压摆率：4700 V/μs
0.1 dB增益平坦度：150 MHz
快速过驱恢复时间：4 ns
- 低输入电压噪声：2.6 nV/√Hz
- 失调电压：1 mV（典型值）
- 外部可调增益
- 差分至差分或单端至差分操作
- 可调输出共模电压
- 宽电源电压范围：+5 V至±5 V
- 提供单路或双路放大器配置
|
技术指标
- -3 dB BW (MHz): 1000MHz
- Minimum Gain (Acl): 1
- Supply Current : 40mA
- Slew Rate (V/us): 4700V/µs
- Distortion (2nd) (dBc): -82dBc
- Distortion (3rd) (dBc): -82dBc
- Package: 16-Lead LFCSP,24-Lead LFCSP
应用领域
- ADC驱动器
- 单端至差分转换器
- 中频和基带增益模块
- 差分缓冲器
- 线路驱动器
|
订购指南
| 产品型号 |
封装 |
引脚 |
温度范围 |
包装和数量 |
报价*(100-499) |
报价*1000 pcs |
RoHS |
| ADA4938-1ACPZ-R2 产品状态: 量产 |
16 ld LFCSP (3x3mm, 1.3mm exposed pad) |
16 |
工业 |
Reel, 250 |
$ 4.09 |
$ 4.09 |
Y 材料信息 |
| ADA4938-1ACPZ-R7 产品状态: 量产 |
16 ld LFCSP (3x3mm, 1.3mm exposed pad) |
16 |
工业 |
Reel, 1500 |
- |
$ 3.79 |
Y 材料信息 |
| ADA4938-1ACPZ-RL 产品状态: 量产 |
16 ld LFCSP (3x3mm, 1.3mm exposed pad) |
16 |
工业 |
Reel, 5000 |
- |
$ 3.79 |
Y 材料信息 |
开发工具
| 产品型号 |
描述 |
报价 |
RoHS |
查看PCN/PDN |
查看库存/
购买/样片 |
| ADA4938-1YCP-EBZ 产品状态: 量产 |
8-lead LFCSP Evaluation Board |
$ 18.25 |
是 |
- |
|
ADA4938-1 应用技术支持与电子电路设计开发资源下载
- ADA4938-1 数据手册DataSheet 下载 . pdf
- ADI 模拟器件公司比较器产品选型指南 . pdf
- Analog Devices, Inc. 美国模拟器件公司产品订购手册 .pdf
