ADP2107: 2 A同步、降压DC-DC转换器
ADP2105/ADP2106/ADP2107均为低静态电流、同步、降压DC-DC转换器，采用4 mm × 4 mm、紧凑型LFCSP_VQ封装。对于中高负载电流，这些器件采用电流模式、恒频脉冲宽度调制(PWM)控制方案，以获得出色的稳定性和瞬态响应性能。在便携式应用中，为确保电池使用寿命最长，上述器件在低负载情况下采用脉冲频率调制(PFM)控制方案，通过降低开关频率实现省电。ADP2105/ADP2106/ADP2107采用2.7 V至5.5 V输入电压工作，单个Li+/Li−聚合物电池、多个碱性/NiMH电池、PCMCIA和其它标准电源均可以为其供电。ADP2105/ADP2106/ADP2107-ADJ的输出电压可在0.8 V至输入电压的范围内调整，而ADP2105/ADP2106/ADP2107-xx则提供预设输出电压选项：3.3 V、1.8 V、1.5 V和1.2 V。每种型号可采用三种最大电流水平：1 A (ADP2105)、1.5 A (ADP2106)和2 A (ADP2107)。为尽量减少外部器件数量并提高功效，这些器件集成了电源开关和同步整流器。在逻辑控制的关断期间，输入与输出断开，从输入源汲取的电流小于0.1 μA。其它重要特性包括：欠压闭锁，用来防止电池深度放电；以及可编程软启动，用来限制启动时的涌入电流。
技术特性
- 极高的峰值效率：97%
- 内部主开关和同步开关
- 在中高负载时，以固定频率、峰值电流模式PWM方式工作
- 在低负载时以PFM方式工作，以提高效率
- 超低静态电流：30 μA（最大值）
- 内部设置电流限值
- 内部热保护
- 关断电源电流：0.1 μA（典型值）
- 最大占空比：100%
- 平稳过渡到低压差(LDO)模式
- 4 mm × 4 mm、16引脚LFCSP_VD小型封装
- 针对小型陶瓷输出电容进行了优化
|

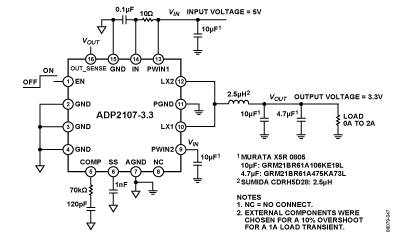

功能框图
应用领域
- 手机
- 便携式媒体播放器
- PDA和掌上型电脑
- 电信/网络设备
- 机顶盒
- 影音消费电子设备
|
订购指南
| 产品型号 |
封装 |
引脚 |
温度范围 |
包装和数量 |
报价*(100-499) |
报价*1000 pcs |
RoHS |
| ADP2107ACPZ-1.2-R7 产品状态: 量产 |
16 ld LFCSP (4x4x.85mm, 2.10mm exposed pad) |
16 |
工业 |
Reel, 1500 |
- |
$ 1.32 |
Y 材料信息 |
| ADP2107ACPZ-1.5-R7 产品状态: 量产 |
16 ld LFCSP (4x4x.85mm, 2.10mm exposed pad) |
16 |
工业 |
Reel, 1500 |
- |
$ 1.32 |
Y 材料信息 |
| ADP2107ACPZ-1.8-R7 产品状态: 量产 |
16 ld LFCSP (4x4x.85mm, 2.10mm exposed pad) |
16 |
工业 |
Reel, 1500 |
- |
$ 1.32 |
Y 材料信息 |
| ADP2107ACPZ-3.3-R7 产品状态: 量产 |
16 ld LFCSP (4x4x.85mm, 2.10mm exposed pad) |
16 |
工业 |
Reel, 1500 |
- |
$ 1.32 |
Y 材料信息 |
| ADP2107ACPZ-R7 产品状态: 量产 |
16 ld LFCSP (4x4x.85mm, 2.10mm exposed pad) |
16 |
工业 |
Reel, 1500 |
$ 0.00 |
$ 1.32 |
Y 材料信息 |
开发工具
| 产品型号 |
描述 |
报价 |
RoHS |
| ADP2107-1.8-EVALZ 产品状态: 量产 |
Evaluation Board |
$ 60.72 |
是 |
| ADP2107-EVALZ 产品状态: 量产 |
Evaluation Board |
$ 60.72 |
是 |
