ADUM2210 双通道数字隔离器，5 kV

ADUM2210: 双通道数字隔离器，5 kV

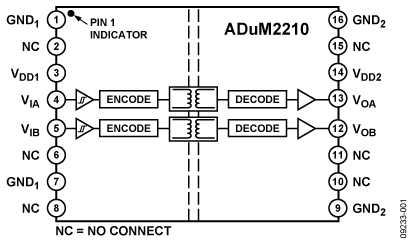

adum2210 功能框图 ADuM2210 是采用ADI公司iCoupler® 技术的双通道数字隔离器。这些隔离器件将高速CMOS与单芯片空芯变压器技术融为一体，具有优于光耦合器等替代器件的出色性能特征。

iCoupler器件不用LED和光电二极管，因而不存在一般与光耦合器相关的设计困难。简单的iCoupler数字接口和稳定的性能特征，可消除光耦合器通常具有的电流传输比不确定、非线性传递函数以及温度和使用寿命影响等问题。这些iCoupler产品不需要外部驱动器和其它分立器件。此外，在信号数据速率相当的情况下，iCoupler器件的功耗只有光耦合器的1/10至1/6。

ADuM221x隔离器提供两个独立的隔离通道，支持多种通道配置和数据速率（请参考“订购指南”）。所有型号均可采用3.0 V至5.5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换。ADuM221x隔离器具有已取得专利的刷新特性，可确保不存在输入逻辑转换时及上电/关断条件下的直流正确性。与ADuM320x隔离器相似，ADuM221x隔离器也包含各种电路和布局改进，系统级IEC 61000-4-x测试（ESD、突发和浪涌）显示其性能大大增强。对于ADuM320x或ADuM221x产品，这些测试的精度主要取决于用户电路板或模块的设计与布局。

技术特性

高隔离电压：5000 V（均方根值）
增强的系统级ESD保护性能，符合IEC 61000-4-x标准
低功耗工作
- 5 V 电源：
每个通道1.6 mA（最大值，0 Mbps至2 Mbps）
每个通道3.7 mA（最大值，10 Mbps）
- 3 V 工作电压：
每个通道1.4 mA（最大值，0 Mbps至2 Mbps）
每个通道2.4 mA（最大值，10 Mbps）
3 V/5 V 电平转换
工作温度高达125°C
默认低电平输出
高数据速率：DC至10 Mbps (NRZ)
精密定时特性
- 脉冲宽度失真：3 ns（最大值）
- 通道间匹配：3 ns（最大值）
欲了解更多特性，请参考数据手册

技术指标

# Ch: 2
# of Inputs Side 1: 2
# of Inputs Side 2: 0
Max Data Rate: 10Mbps
Insulation Rating (kVrms): 5kV rms
Max Prop Delay (ns): 150ns
Max Pos Supply (V): +5.5V
Max Operating Temp (°C): 125Deg

应用领域

通用高压多通道隔离
医疗设备
电源
RS-232/RS-422/RS-485 收发器隔离

订购指南

产品型号	封装	引脚	温度范围	包装和数量	报价*(100-499)	报价*1000 pcs	RoHS
ADUM2210SRIZ 产品状态: 量产	SOIC INCREASED CREEPAGE	16	军用	Tube, 37	$ 1.89	$ 1.45	Y 材料信息
ADUM2210SRIZ-RL 产品状态: 量产	SOIC INCREASED CREEPAGE	16	军用	Reel, 1000	-	$ 1.45	Y 材料信息
ADUM2210SRWZ 产品状态: 量产	16 ld SOIC - Wide	16	工业	Tube, 47	$ 1.89	$ 1.45	Y 材料信息
ADUM2210SRWZ-RL 产品状态: 量产	16 ld SOIC - Wide	16	工业	Reel, 1000	-	$ 1.45	Y 材料信息
ADUM2210TRIZ 产品状态: 量产	SOIC INCREASED CREEPAGE	16	军用	Tube, 37	$ 2.70	$ 2.08	Y 材料信息
ADUM2210TRIZ-RL 产品状态: 量产	SOIC INCREASED CREEPAGE	16	军用	Reel, 1000	-	$ 2.08	Y 材料信息
ADUM2210TRWZ 产品状态: 量产	16 ld SOIC - Wide	16	工业	Tube, 47	$ 2.70	$ 2.08	Y 材料信息
ADUM2210TRWZ-RL 产品状态: 量产	16 ld SOIC - Wide	16	工业	Reel, 1000	-	$ 2.08	Y 材料信息
