ADuM5202CRWZ-RL: Dual-Channel Isolators with Integrated DC-to-DC Converter
ADuM520x*是双通道数字隔离器,集成isoPower®隔离的DC/DC转换器。这个DC/DC转换器基于ADI公司的iCoupler®技术,能够隔离5.0 V或3.3 V电压,同时提供高达500 mW的可调整隔离功率。在低功耗隔离设计中,无需使用单独的隔离DC/DC转换器。ADI公司的芯片级变压器iCoupler技术用来隔离逻辑信号以及DC/DC转换器,在小型封装内提供完整的隔离解决方案。
ADuM520x可以与基于isoPower技术的ADuM540x以及ADuM5000配合使用,以实现更高的输出功率电平或更多的通道数目。
ADuM520x隔离器提供两个独立的隔离通道,支持多种通道配置和数据速率（请参考订购指南）。
*受美国专利5,952,849、6,873,065以及7075 329 B2保护。其它专利正在审批中。
产品应用领域 Applications
- RS-232/RS-422/RS-485收发器
- 工业现场总线隔离
- 电源启动和门级驱动
- 隔离的传感器接口
- 工业可编程控制器（PLC）
ADuM5202CRWZ-RL 特点
- isoPower™ 集成隔离DC-DC转换器
- 3 V或5 V可调整输出
- 500mW输出功率
- 双路直流至25 Mbps (NRZ)信号隔离通道
- 施密特触发器输入
- 16引脚SOIC封装,爬电距离> 8mm
- 最高工作温度: 105°C
- 高共模瞬态抑制: > 25 kV/μs
- 安全管理认证（正在审批）
UL 认证
2500 V rms/min,符合UL 1577
CSA元件验收通知 #5A
VDE 符合证书
DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
VIORM = 560 V pea

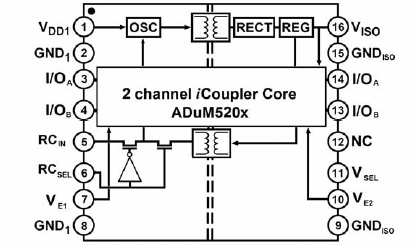

ADuM5202CRWZ-RL 功能框图
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| ADuM5202ARWZ | 量产 | 16 | 工业 | |
| ADuM5202ARWZ-RL | 量产 | 16 | 工业 | |
| ADuM5202CRWZ | 量产 | 16 | 工业 | |
| ADuM5202CRWZ-RL | 量产 | 16 | 工业 |
