ADXL001: 高性能、宽带宽、iMEMS®加速计
与前几代加速计相比，ADXL001 iMEMS®加速计在性能与带宽上显著提高。这款器件非常适合需要宽带宽、小尺寸、低功耗以及鲁棒的振动与冲击测量性能的机械安全与工业自动化应用。利用ADXL001，系统工程师可以在3个动态范围（±70g/ADXL001-70，±250g/ADXL001-250， ±500g/ADXL001-500）之间进行选择，谐振频率均为22kHz。加速计的输出通道经过一个100kHz的双极点贝塞尔滤波器，能够完全发挥传感器的机械性能。这款器件采用3.3 V或5 V电源供电，无需外部电荷泵电路。ADXL001还拥有独特的自诊断模式，在应用中可以检验设备是否正常工作。ADXL001加速计采用工业标准的8引脚LCC封装，可在扩展的工业温度范围（–40°C ～ +125°C）内工作。
技术特性
- 高性能加速计
- 宽检测范围：±70g，±250g，±500g
- 高线性度：0.2%满量程
- 灵敏轴位于芯片平面内
- 全差分信号处理抗电磁干扰（EMI）与射频干扰（RFI）
- 完全的机电自检
- 在不同的电源电压下，输出信号的比例系数不同
- 低功耗：3.5mA（典型值）
- 5mm LCC陶瓷封装
技术指标
- # of Axes: 1
- Range: +/- 70g
- Sensitivity: 16 mV/g (+/- 70g)
- Output Type: Analog
- Typical Bandwidth (kHz): 22kHz
- Noise Density (µg/rtHz): 4000
- Supply Current : 5mA
|
应用领域

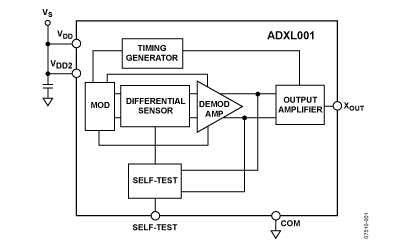

功能框图
|
订购指南
| 产品型号 |
封装 |
引脚 |
温度范围 |
包装和数量 |
报价*(100-499) |
报价*1000 pcs |
RoHS |
| ADXL001BCCZ 产品状态: 量产 |
LGA/CASON/CH ARRY SO NO LD |
14 |
工业 |
Tray, 490 |
$ 3.54 |
$ 3.04 |
E 材料信息 |
| ADXL001BCCZ-RL 产品状态: 量产 |
LGA/CASON/CH ARRY SO NO LD |
14 |
工业 |
Reel, 5000 |
$ 3.54 |
$ 3.04 |
E 材料信息 |
| ADXL001BCCZ-RL7 产品状态: 量产 |
LGA/CASON/CH ARRY SO NO LD |
14 |
工业 |
Reel, 1500 |
$ 3.54 |
$ 3.04 |
E 材料信息 |
| ADXL001TCCZ-EP 产品状态: 量产 |
LGA/CASON/CH ARRY SO NO LD |
14 |
工业 |
Tray, 490 |
$ 8.16 |
$ 7.00 |
E 材料信息 |
| ADXL001TCCZ-EP-RL 产品状态: 量产 |
LGA/CASON/CH ARRY SO NO LD |
14 |
工业 |
Reel, 5000 |
- |
$ 7.00 |
E 材料信息 |
| ADXL001TCCZ-EP-RL7 产品状态: 量产 |
LGA/CASON/CH ARRY SO NO LD |
14 |
工业 |
Reel, 1500 |
- |
$ 7.00 |
E 材料信息 |
ADXL001DB Evaluation Board
| 产品型号 |
描述 |
报价 |
RoHS |
| EVAL-ADXL001Z-DB 产品状态: 量产 |
Evaluation Board |
$ 59.00 |
是 |
ADXL001Z Breakout Board
| 产品型号 |
描述 |
报价 |
RoHS |
| EVAL-ADXL001Z 产品状态: 量产 |
Evaluation Board |
$ 30.00 |
是 |
Real Time Eval System for Digital Output Sensor
| 产品型号 |
描述 |
报价 |
RoHS |
| EVAL-ADXL312Z-M 产品状态: 量产 |
Evaluation Board |
$ 249.00 |
是 |
| EVAL-ADXL312Z-S 产品状态: 量产 |
Evaluation Board |
$ 149.00 |
是 |
| EVAL-ADXL001Z-M 产品状态: 量产 |
Evaluation Board |
$ 249.00 |
是 |
| EVAL-ADXL001Z-S 产品状态: 量产 |
Evaluation Board |
$ 149.00 |
是 |
| EVAL-ADXL346Z-M 产品状态: 量产 |
Evaluation Board |
$ 249.00 |
是 |
| EVAL-ADXL346Z-S 产品状态: 量产 |
Evaluation Board |
$ 149.00 |
是 |
| EVAL-ADXRS450Z-M 产品状态: 量产 |
Evaluation Board |
$ 249.00 |
是 |
| EVAL-ADXRS450Z-S 产品状态: 量产 |
Evaluation Board |
$ 149.00 |
是 |
| EVAL-ADXRS453Z-M 产品状态: 量产 |
Evaluation Board |
$ 249.00 |
是 |
| EVAL-ADXRS453Z-S 产品状态: 量产 |
Evaluation Board |
$ 149.00 |
是 |
| EVAL-ADXRS800Z-M 产品状态: 量产 |
Evaluation Board |
$ 249.00 |
是 |
| EVAL-ADXRS800Z-S 产品状态: 量产 |
Evaluation Board |
- |
是 |
