ADuC836:精密模拟微控制器：1MIPS 8052 MCU + 62kB闪存 + 双通道16位ADC + 12位DAC
ADuC836 MicroConverter®是一款完全集成的单芯片16位数据采集系统。与ADI公司的所有MicroConverter产品一样，它在单芯片上提供精密模数和数模转换功能以及一个Flash微控制器。ADuC836（硬件和软件）完全向后兼容ADuC816。它提供52引脚PQFP或56引脚CSP封装，采用3V或5V电源供电。
ADuC836 特点
- 双通道、差分输入、可编程增益、自校准、16位主ADC
- 三通道、单端输入、自校准、16位辅助ADC
- 单通道12位轨到轨电压输出DAC
- 两路灵活的PWM输出
- 工业标准8052微控制器
- 62KB可在线重新编程的闪存程序存储器
- 4KB可读写的非易失性闪存数据存储器
- 2KB SRAM（8052内核还有256字节存储器）
- 精密温度传感器
- 可编程PLL时钟和低功耗工作模式
- 基准电压源、串行接口端口、看门狗定时器、电源监控器、上电复位(POR)等
- 嵌入式下载/调试和仿真功能
ADuC836 技术指标
- Flash (kbytes): 0
- SRAM (bytes): 2304Bytes
- GPIO Pins: 34
- ADC # Channels: 4
- Other: PWM
- MCU Core: 8052 (12-clk)
- MCU Speed (MIPS): 1

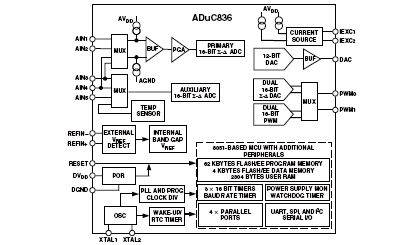

ADuC836 功能框图
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| ADuC836BCP | 量产 | 56 ld LFCSP (8x8mm) | 56 | 工业 |
| ADuC836BCPZ | 量产 | 56 ld LFCSP (8x8mm) | 56 | 工业 |
| ADuC836BCPZ-REEL | 量产 | 56 ld LFCSP (8x8mm) | 56 | 工业 |
| ADuC836BSZ | 量产 | 52 ld MQFP (13.90mm width) | 52 | 工业 |
| EVAL-ADuC836QS | 量产 | 评估板 | - | 待定 |
