SSM2167: 低电压麦克风前置放大器，具有可变压缩特性和噪声门

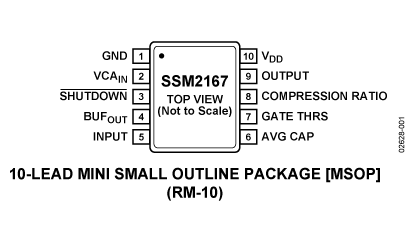

SSM2167是一款完整、灵活的解决方案，用于调理个人电子设备和计算机音频系统中的麦克风输入。在改善通信和公共广播系统的声音清晰度方面，它同样表现出色。增益由一个低噪声、电压控制放大器(VCA)提供，并可通过控制环路进行动态调整，以维持设定的压缩特性。压缩比由单个电阻设置，可相对于固定旋转点在1:1至10:1以上的范围内变化；高于旋转点的信号会受到限制，以防止过载并消除爆音。向下扩展器（噪声门）可防止放大背景噪声或“嗡嗡”声，从而在数字化处理之前获得最佳信号电平，这样数字域中便无需额外增益或衰减处理。SSM2167具有灵活设置压缩比及电平检测器的时间常数特性，并且提供两个值的旋转点，因而很容易集成于各种麦克风调理应用中。 该器件采用10引脚MSOP封装，保证工作温度范围为−40°C至+85°C工业温度范围。
技术特性
- 完整的麦克风调理器，采用10引脚封装
- 3 V单电源供电
- 低关断电流：小于2 μA
- 可调噪声门阈值
- 可调压缩比
- 自动限幅特性，防止ADC过载
- 低噪声、低失真：0.2% THD + N
- 带宽：20 kHz
|
技术指标
- Microphone Driver: Mono
- Product Description: Low Voltage Microphone Preamplifier with Variable Compression & Noise Gating
应用
- 台式机、便携式电脑或掌上电脑
- 电话会议
- 通信用头戴式耳机
- 双向通信
- 监控系统
- 卡拉OK和DJ混音器
|
订购指南
| 产品型号 |
封装 |
引脚 |
温度范围 |
包装和数量 |
报价*(100-499) |
报价*1000 pcs |
RoHS |
| SSM2167-1RMZ-R7 产品状态: 量产 |
10 ld MSOP |
10 |
工业 |
Reel, 1000 |
- |
$ 1.20 |
Y 材料信息 |
| SSM2167-1RMZ-REEL 产品状态: 量产 |
10 ld MSOP |
10 |
工业 |
Reel, 3000 |
$ 0.00 |
$ 1.20 |
Y 材料信息 |
开发工具
| 产品型号 |
描述 |
报价 |
RoHS |
| SSM2167Z-EVAL 产品状态: 量产 |
Evaluation Board |
$ 55.66 |
是 |
