KC08 可控硅过零触发器

KC08 过零型触发器。优点是负载电流的瞬态浪涌和射频于扰最小,以提高可控硅的寿命。应用于单相或三相电器或交流电机作无触点开关;控温等。具有自生直流电源。

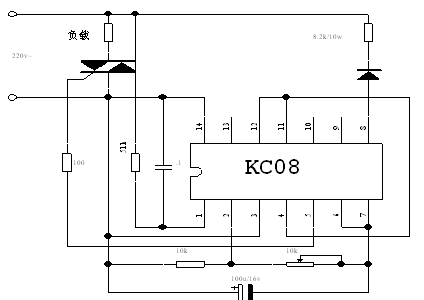

KC08 电子电路应用实例

KC08 电子电路应用实例

图中与电位器串的一只10K为传感元件,取1/2直流电源电压为比较点:当2#端的电压低于1/2电源电压时,输出触发脉冲,使输出呈正弦波输出。当2#端的电压高于1/2电源电压时,禁止输出脉冲,可控硅呈关断状态。

KC08 主要技术参数
  1. 电源电压:

  2. (1)自生电源为+12——14V;
    (2)外接直流电源电压:+12——14V
  3. 电源电流:≤12mA
  4. 自生电压电源输入端最大峰值电流:8mA
  5. 零检测器(1#)输入最大允许电流:5mA
  6. 输入控制电压:“1”电平或“0”电平
  7. 输出脉冲宽度:400µS
  8. 输出脉冲幅度:≥13V
  9. 最大输出能力:30mA(400µS输出脉冲宽度以内)
  10. 输出管反压:BVceo ≥18V
  11. 使用环境温度:-10℃——+70℃
