KJ001可控硅移相触发电路
KJ001单片可控硅移相触发电路主要用于单相、三相半控桥式供电装置中作移相触发之用。具有温漂小、移相线性好、宽脉冲触发等优点。
KJ001电路工作原理:

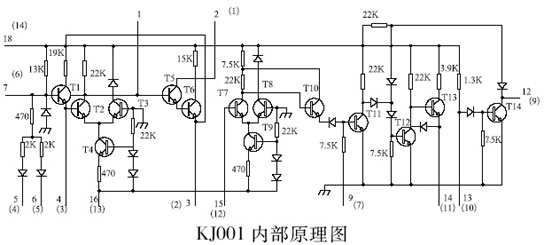

KJ001可控硅移相电路由锯齿波形成电路、移相电压、偏移电压和锯齿波电压综合比较放大电路及移相触发脉宽调节电路三部分组成。KJ001可控硅移相电路原理和应用实例见图,当同步电压送至同步端,电路由t1-t6形成锯齿波,t7-t9将移相电压、偏移电压和锯齿波电压综合比较放大,t10-t14形成一定宽度的移相触发脉冲。触发脉宽由外接电容Cs决定,加大Cs电容可以获得大于60度的宽脉冲,触发电路为正极性型,即移相控制电压Vy增加,输出导通角增大。对不同的移相控制电压Vy,只要改变权电阻r1、r2的比例,调节相应的偏移电压Vp,同时调整锯齿波斜率电位器rw1,可以得到整个移相范围内的触发脉冲。各点波形见下图。

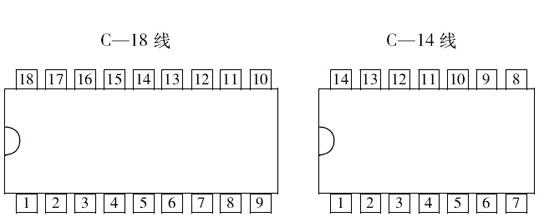

KJ001封装形式:
KJ001可控硅移相电路采用双列直插C一18线、C一14线白瓷、黑瓷两种外壳封装。外形尺寸按电子工业部部颁标准《半导体集成电路外形尺寸》SJll00-76。

| 功能 |
自生电源 |
失交端 |
空 |
锯齿波形成 |
综合比较 |
地 |
扩展端 |
输出 |
微分阻容 |
失交 |
微分阻容 |
失交检测 |
同步输入 |
+Vcc |
| 脚号 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 12 |
13 |
14 |
15 |
16 |

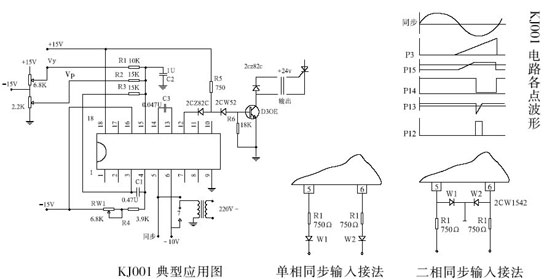

KJ001典型接线图及各点波形:

KJ001电参数:
- 电源电压:直流+15v、-15V,允许波动土5%(±10%时功能正常)
- 电源电流:正电流≤15mA,负电流≤10mA。
- 同步电压:交流10V(有效值)。
- 移相范围:
(1)KJ001≥50° C (同步电压10V时)。
(2)*KJ001≥210° C (二相同步电压10V分别输入时)。
- 锯齿波幅度:≥10V(幅度以锯齿波平顶为准)。
- 输出脉冲:
(1)脉冲宽度:100μS~3.3mS(改变脉宽电容达到)。
(2)脉冲幅度:≥13V(输出接1KΩ电阻负载)。
(3)最大输出能力:15mA(吸收电流)。
(4)输出反压:BVceo≥18~(测试条件Ie≤20μA)。
- *移相线性误差:≤土1%。
- 同步输入端反压:≥15V。
- 同步输入端允许最大同步电流6mA(有效值)
*为参考值
|
