LM137 负电压可调稳压器

LT®137A/LT337A 负电压可调稳压器将在 -1.2V 至 -37V 的输出电压范围内提供高达 1.5A 的输出电流。与早先推出的器件相比,凌力尔特对这些稳压器进行了显著的改进,例如:更加优越的电压和负载调节性能,以及一个 1% 的最大输出电压误差。

凌力尔特竭尽全力地使这些器件拥有易用性和抗损性。内部电流和功率限制、再加上真正的热限制功能,可避免器件遭受因过载或短路所造成的损坏,即使在稳压器未被固定于散热器上的情况下也不例外。

凭借凌力尔特先进的加工工艺以及热限制模式中的全面高温老化,实现了最高的可靠性。这将确保所有的器件保护电路都正常运行,并消除了其他那些仅接受了标准电气测试的稳压器时有发生的现场故障。

产品特点 Features
  • 1% 的保证初始电压容差
  • 0.01%/V 的保证电压调整率
  • 0.5% 的保证负载调整率
  • 0.02%/W 的保证热调整
  • 在热限制状态下进行了全面的高温老化
参数

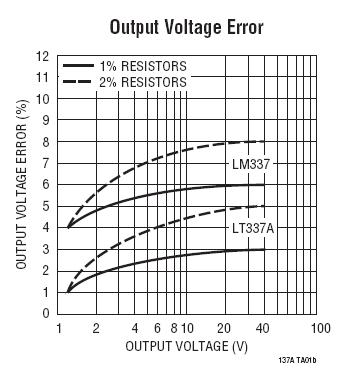

LM137 参数
应用
  • 可调电源
  • 系统电源
  • 精准电压/电流调节器
  • 板卡上稳压器
典型应用图
LM137 典型应用
LM137 数据手册及相关资料下载
  1. 数据手册 (英文) : LT137A/LM137/ LT337A/LM337 - Negative Adjustable Regulator.PDF
  2. 可靠性数据 : R063 Reliability Data .PDF
