LT1367 四通道、精准、轨至轨输入和输出运算放大器

LT®1366/LT1367/LT1368/LT1369 是双通道和四通道双极运算放大器，它们实现了轨至轨输入和输出操作能力与精准规格的组合。这些运放可在一个 1.8V 至 36V 的电源范围内保持其特性。其操作规格针对 3V、5V 和 ±15V 电源而拟订。输入失调电压通常为 150μV，并在驱动一个 10k 负载时提供了一个数值为 1,000,000 的开环增益 AVOL。共模抑制在整个轨至轨输入范围内的典型值为 90dB，而电源抑制为 110dB。

LT1366/LT1367 采用传统的补偿功能电路，可在容性负载 ≤1000pF 的情况下确保稳定性。LT1368/LT1369 所采用的补偿功能电路需要一个 0.1μF 的输出电容器，这改善了放大器的电源抑制性能并减小了高频条件下的输出阻抗。输出电容器的滤波操作降低了高频噪声，这在驱动 A/D 转换器时是有利的。

LT1366/LT1368 可提供采用标准双通道运放引出脚配置的塑料 8 引脚PDIP 封装和 8 引脚 SO 封装。LT1367/LT1369 采用标准的四通道运放引出脚配置，可提供14 引脚塑料 SO 封装。这些器件可用作众多标准运放的直接替代型产品，旨在改善输入/输出范围和精准度。

产品特点 Features

输入共模范围包括两个电源轨
轨至轨输出摆幅
低输入失调电压：150μV
高共模抑制比：90dB
高 AVOL：>1V/μV (驱动 10k 负载)
低输入偏置电流：10nA
宽电源范围：1.8V 至 ±15V
低电源电流：每个放大器为 375μA
高输出驱动：30mA
400kHz 增益带宽乘积
转换速率：0.13V/μs
可在容性负载高达 1000pF 的情况下保持稳定

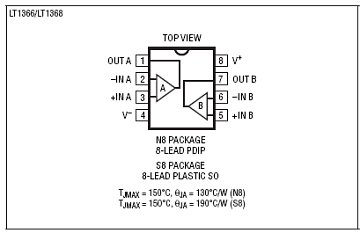

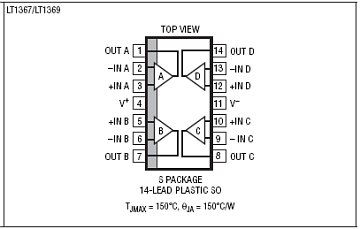

封装

应用

轨至轨缓冲放大器
低电压信号处理
任一电源轨上的电源电流检测
驱动 A/D 转换器

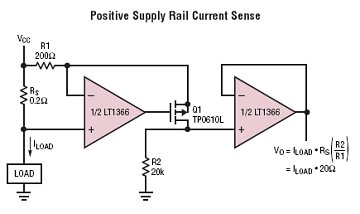

典型应用图

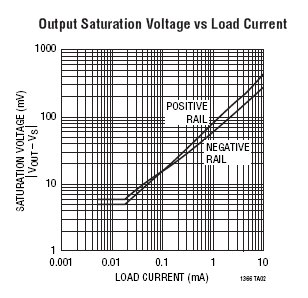

参数

LT1367 订购信息和价格参考Package Variations and Pricing

器件型号	封装	引脚	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量) *
LT1367CS	SO	14	C	$7.65	$6.10
LT1367CS#PBF	SO	14	C	$7.65	$6.10
LT1367CS#TR	SO	14	C		$6.16
LT1367CS#TRPBF	SO	14	C		$6.16

LT1367 数据手册及相关资料下载

数据手册(英文) : LT1366/LT1367/LT1368/LT1369 - Dual and Quad Precision Rail-to-Rail Input and Output Op Amps.PDF
应用指南 (英文) : AN66 - linear Technology Magazine Circuit Collection, Volume II.PDF
设计要点 (英文) : DN112 - LTC1390: A Versatile 8-Channel Multiplexer.PDF
设计要点 (英文) : DN149 - LTC1392 Monitors System Temperature and Multiple Supply Voltages and Currents.PDF
设计要点 (英文) : DN89 - Applicatons of the LT1367 Rail-to-Rail Amplifier.PDF
可靠性数据 : R290 Reliability Data .PDF
