LT1396 双路 400MHz 电流反馈放大器

LT®1395/LT1396/LT1397 是单路/双路/四路 400MHz 电流反馈放大器,具有一个 800V/μs 的转换速率,并能够驱动高达 80mA 的输出电流。

LT1395/LT1396/LT1397 可采用从单 4V 至 ±6V 的所有工作电源。当在采用 ±5V 时,它们吸收的电源电流为每个放大器4.6mA。LT1395CS6 还增设了一个停机引脚。当被停用时,LT1395CS6 吸收的电源电流实际上为零,而且其输出变至高阻抗。LT1395CS6 的接通将仅需要 30ns,而关断则需 40ns 的时间,从而使其成为扩频和便携式设备应用的理想选择。

对于那些空间受限的应用,LT1395 可采用 TSOT-23 封装,LT1396 可提供纤巧型 3mm x 3mm x 0.75mm 双侧引脚细间距无引线 DFN 封装,而 LT1397 则可使用纤巧型4mm x 3mm x 0.75mm DFN 封装。

LT1395/LT1396/LT1397 的制造运用了凌力尔特专有的互补双极型工艺。它们具有标准的单路/双路/四路引出脚配置,并专为在 ±5V 电源电压条件下使用而优化。

产品特点 Features
  • 在 ±5V 时的带宽为 400MHz (AV = 1)
  • 在 ±5V 时的带宽为 350MHz (AV = 2、-1)
  • 0.1dB 增益平坦度:100MHz (AV = 1、2 和 -1)
  • 高转换速率:800V/μs
  • 宽电源范围:±2V (4V) 至 ±6V (12V)
  • 80mA 输出电流
  • 低电源电流:每个放大器为 4.6mA
  • LT1395:SO-8、TSOT23-5 和 TSOT23-6 封装
    LT1396:SO-8、MSOP 和纤巧型 3mm x 3mm x 0.75mm DFN-8 封装
    LT1397:SO-14、SSOP-16 和纤巧型 4mm x 3mm x 0.75mm DFN-14 封装
  • 扁平 (高度仅 1mm) ThinSOTTM 封装
封装

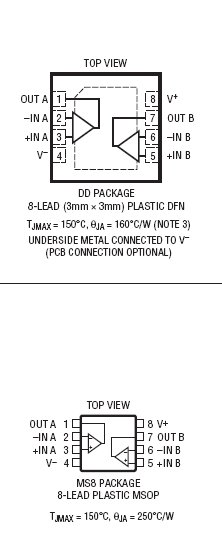

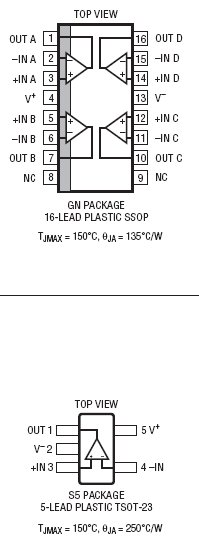

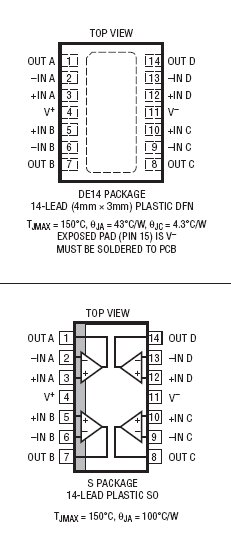

LT1396 封装 LT1396 封装 LT1396 封装



应用
  • 电缆驱动器
  • 视频放大器
  • MUX 放大器
  • 高速便携式设备
  • IF 放大器
典型应用图

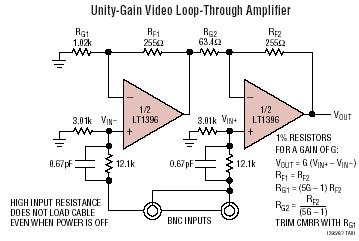

LT1396 典型应用
参数

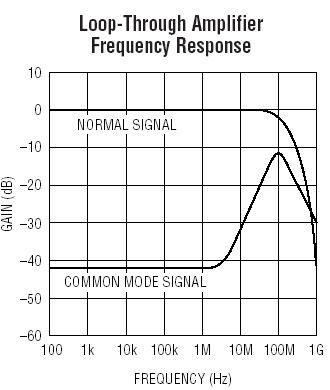

LT1396 参数
LT1396 订购信息和价格参考Package Variations and Pricing
器件型号 封装 引脚 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量) *
LT1396CDD DFN 8 C $1.79  $1.50
LT1396CDD#PBF DFN 8 C $1.79  $1.50
LT1396CDD#TR DFN 8 C $1.50
LT1396CDD#TRPBF DFN 8 C $1.50
LT1396CMS8 MSOP 8 C $1.96  $1.65
LT1396CMS8#PBF MSOP 8 C $1.96  $1.65
LT1396CMS8#TR MSOP 8 C $1.65
LT1396CMS8#TRPBF MSOP 8 C $1.65
LT1396CS8 SO 8 C $1.96  $1.65
LT1396CS8#PBF SO 8 C $1.96  $1.65
LT1396CS8#TR SO 8 C $1.65
LT1396CS8#TRPBF SO 8 C $1.65
LT1396 数据手册及相关资料下载
  1. 数据手册(英文) : LT1395/LT1396/LT1397 - Single/Dual/Quad 400MHz Current Feedback Amplifier.PDF
  2. 设计要点 (中文) : DN429 - 纤巧型放大器可快速驱动重电容性负载.PDF
  3. 设计要点 (英文) : DN429 - Tiny Amplifiers Drive Heavy Capacitive Loads at Speed.PDF
  4. 设计要点 (英文) : DN89 - Applicatons of the LT1396 Rail-to-Rail Amplifier.PDF
  5. 可靠性数据 : R273 Reliability Data .PDF
  6. LT Journal : Feb 2000 400MHz Current Feedback Amps Offer High Slew Rate without the Gain Bandwidth Product Limitations of Voltage Feedback Amps.PDF
