LT1397 四路 400MHz 电流反馈放大器
LT®1395/LT1396/LT1397 是单路/双路/四路 400MHz 电流反馈放大器，具有一个 800V/μs 的转换速率，并能够驱动高达 80mA 的输出电流。
LT1395/LT1396/LT1397 可采用从单 4V 至 ±6V 的所有工作电源。当在采用 ±5V 时，它们吸收的电源电流为每个放大器4.6mA。LT1395CS6 还增设了一个停机引脚。当被停用时，LT1395CS6 吸收的电源电流实际上为零，而且其输出变至高阻抗。LT1395CS6 的接通将仅需要 30ns，而关断则需 40ns 的时间，从而使其成为扩频和便携式设备应用的理想选择。
对于那些空间受限的应用，LT1395 可采用 TSOT-23 封装，LT1396 可提供纤巧型 3mm x 3mm x 0.75mm 双侧引脚细间距无引线 DFN 封装，而 LT1397 则可使用纤巧型4mm x 3mm x 0.75mm DFN 封装。
LT1395/LT1396/LT1397 的制造运用了凌力尔特专有的互补双极型工艺。它们具有标准的单路/双路/四路引出脚配置，并专为在 ±5V 电源电压条件下使用而优化。
产品特点 Features

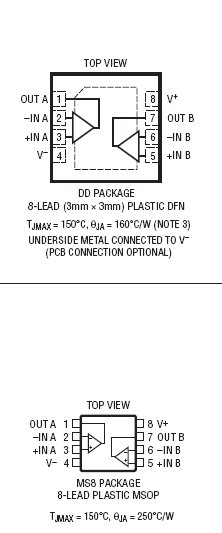

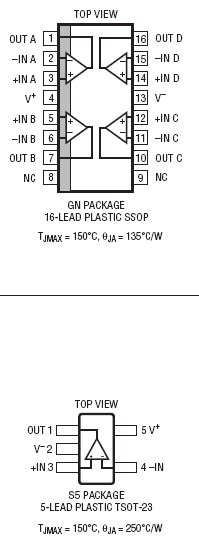

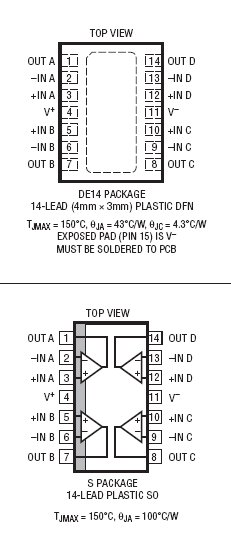

封装
|
应用

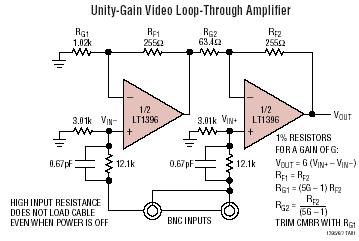

典型应用图

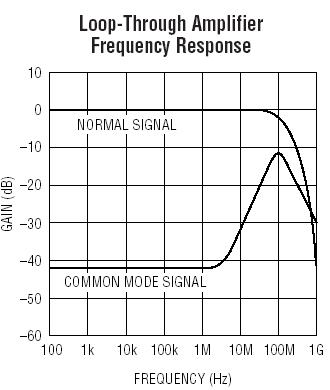

参数 |
LT1397 订购信息和价格参考Package Variations and Pricing
| 器件型号 | 封装 | 引脚 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
| LT1397CDE#PBF | DFN | 14 | C | $2.31 | $1.95 |
| LT1397CDE#TRPBF | DFN | 14 | C | $1.95 | |
| LT1397CGN | SSOP | 16 | C | $2.55 | $2.15 |
| LT1397CGN#PBF | SSOP | 16 | C | $2.55 | $2.15 |
| LT1397CGN#TR | SSOP | 16 | C | $2.15 | |
| LT1397CGN#TRPBF | SSOP | 16 | C | $2.15 | |
| LT1397CS | SO | 14 | C | $2.55 | $2.15 |
| LT1397CS#PBF | SO | 14 | C | $2.55 | $2.15 |
| LT1397CS#TR | SO | 14 | C | $2.15 | |
| LT1397CS#TRPBF | SO | 14 | C | $2.15 | |
| LT1397HDE#PBF | DFN | 14 | H | $2.79 | $2.35 |
| LT1397HDE#TRPBF | DFN | 14 | H | $2.35 |
LT1397 数据手册及相关资料下载
- 数据手册(英文) : LT1395/LT1396/LT1397 - Single/Dual/Quad 400MHz Current Feedback Amplifier.PDF
- 设计要点 (中文) : DN429 - 纤巧型放大器可快速驱动重电容性负载.PDF
- 设计要点 (英文) : DN429 - Tiny Amplifiers Drive Heavy Capacitive Loads at Speed.PDF
- 设计要点 (英文) : DN89 - Applicatons of the LT1397 Rail-to-Rail Amplifier.PDF
- 可靠性数据 : R273 Reliability Data .PDF
- LT Journal : Feb 2000 400MHz Current Feedback Amps Offer High Slew Rate without the Gain Bandwidth Product Limitations of Voltage Feedback Amps.PDF
