LT1931 ThinSOT 封装的 1.2MHz 负输出 DC/DC 转换器
LT®1931/LT1931A 是业界功率最高的 SOT-23 封装电流模式负输出 DC/DC 转换器。这两种器件采用了允许在一个小占位面积内产生大电流输出的 1A 集成开关。LT1931 的开关频率为 1.2MHz，而 LT1931A 的开关频率为 2.2MHz。这些高开关速度使得能够采用高度仅 2mm 或以下的纤巧型低成本电容器和电感器。LT1931 能够由一个 5V 电源产生 -5V/350mA 或 -12V/150mA 输出；LT1931A 则可在采用小得多的电感器的情况下产生 -5V/300mA 输出。这两款器件均可容易地进行引脚对引脚的升级，以适合功率更高的 LT1611 应用。
LT1931/LT1931A 的操作采用一种双电感器负输出拓扑结构，该结构对输入侧和输出侧的电流均进行滤波处理。当采用陶瓷输出电容器时，可获得接近 1mVP-P 的极低输出电压波纹。固定频率开关确保能够获得一个没有低频噪声的干净输出，而在采用充电泵解决方案时，低频噪声通常会出现。在大负载阶跃期间，低阻抗输出保持在标称值的 1% 以内。36V 开关允许 VIN 至 VOUT 的差分电压高达 34V。
LT1931/LT1931A 采用 5 引脚 ThinSOT 封装。
产品特点 Features
参数 |
应用

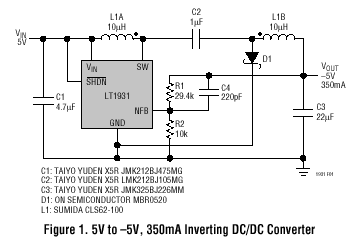

典型应用图 |
LT1931 订购信息和价格参考Package Variations and Pricing
| 器件型号 | 封装 | 引脚 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
| LT1931AES5 | SOT | 5 | E | $2.46 | |
| LT1931AES5#PBF | SOT | 5 | E | $2.46 | |
| LT1931AES5#TR | SOT | 5 | E | $2.46 | $2.06 |
| LT1931AES5#TRM | SOT | 5 | E | $2.46 | $2.08 |
| LT1931AES5#TRMPBF | SOT | 5 | E | $2.46 | $2.08 |
| LT1931AES5#TRPBF | SOT | 5 | E | $2.46 | $2.06 |
| LT1931AIS5 | SOT | 5 | I | $3.07 | |
| LT1931AIS5#PBF | SOT | 5 | I | $3.07 | |
| LT1931AIS5#TR | SOT | 5 | I | $3.07 | $2.16 |
| LT1931AIS5#TRM | SOT | 5 | I | $3.07 | $2.18 |
| LT1931AIS5#TRMPBF | SOT | 5 | I | $3.07 | $2.18 |
| LT1931AIS5#TRPBF | SOT | 5 | I | $3.07 | $2.16 |
| LT1931ES5 | SOT | 5 | E | $2.46 | |
| LT1931ES5#PBF | SOT | 5 | E | $2.46 | |
| LT1931ES5#TR | SOT | 5 | E | $2.46 | $2.06 |
| LT1931ES5#TRM | SOT | 5 | E | $2.46 | $2.08 |
| LT1931ES5#TRMPBF | SOT | 5 | E | $2.46 | $2.08 |
| LT1931ES5#TRPBF | SOT | 5 | E | $2.46 | $2.06 |
| LT1931IS5 | SOT | 5 | I | $3.07 | |
| LT1931IS5#PBF | SOT | 5 | I | $3.07 | |
| LT1931IS5#TR | SOT | 5 | I | $3.07 | $2.16 |
| LT1931IS5#TRM | SOT | 5 | I | $3.07 | $2.18 |
| LT1931IS5#TRMPBF | SOT | 5 | I | $3.07 | $2.18 |
| LT1931IS5#TRPBF | SOT | 5 | I | $3.07 | $2.16 |
LT1931 数据手册及相关资料下载
- 数据手册(英文) : LT1931/LT1931A - 1.2MHz/2.2MHz Inverting DC/DC Converters in ThinSOT.PDF
- 数据手册(中文) : LT1931/LT1931A - ThinSOT 封装的 1.2MHz/2.2MHz 负输出 DC/DC 转换器.PDF
- 设计要点 (英文) : DN232 - SOT-23 Switching Regulator with Integrated 1A Switch Delivers High Current Outputs in a Small Footprint.PDF
- 设计要点 (中文) : DN273 Fiber Optic Communication Systems Benefit from Tiny, Low Noise Avalanche Photodiode Bias Supply.PDF
- 设计要点 (英文) : DN273 - Fiber Optic Communication Systems Benefit from Tiny, Low Noise Avalanche Photodiode Bias Supply.PDF
- 可靠性数据 : R303 Reliability Data .PDF
