LT3080 可调 1.1A、单电阻、低压差稳压器
LT®3080 是一款 1.1A 低压差线性稳压器，可直接并联以增加输出电流或在表面贴装型电路板上散播热量。该新型稳压器被设计为一款精准电流源和电压跟随器，因而可在许多需要高电流、可调至零且无散热器的应用中使用。而且，该器件还引出了传输晶体管的集电极，以在与多个输入电源一起使用时实现低压差操作 (低至 350mV)。
LT3080 的一个重要的特点是能够提供一个宽输出电压范围。利用流经单个电阻器的基准电流，可以把输出电压设置为 0V 至 36V 之间的任何电平。当在输出端上使用 2.2μF 电容时，LT3080 可实现稳定，而且该 IC 采用了无需额外 ESR 的小陶瓷电容器，而其他稳压器则常常做不到这一点。
内部保护电路包括电流限制和热限制。LT3080 稳压器采用 8 引脚 MSOP (具有一个裸露衬垫以改善热特性)、3mm x 3mm DFN、5 引脚 DD-Pak、TO-220 和使用简单的 3 引脚 SOT-223 封装版本。
产品特点 Features
|
应用

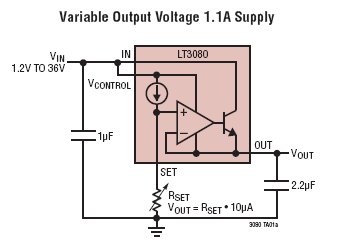

典型应用图
参数 |
LT3080 订购信息和价格参考Package Variations and Pricing
| 器件型号 | 封装 | 引脚 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
| LT3080EDD#PBF | DFN | 8 | E | $2.69 | $1.88 |
| LT3080EDD#TRPBF | DFN | 8 | E | $1.94 | |
| LT3080EDD-1 | DFN | 8 | E | ||
| LT3080EDD-1#PBF | DFN | 8 | E | $2.69 | $1.88 |
| LT3080EDD-1#TRPBF | DFN | 8 | E | $1.94 | |
| LT3080EMS8E | MSOP | 8 | E | $2.77 | $1.94 |
| LT3080EMS8E#PBF | MSOP | 8 | E | $2.77 | $1.94 |
| LT3080EMS8E#TRPBF | MSOP | 8 | E | $2.00 | |
| LT3080EMS8E-1#PBF | MSOP | 8 | E | $2.77 | $1.94 |
| LT3080EMS8E-1#TRPBF | MSOP | 8 | E | $2.00 | |
| LT3080EQ | DD PAK | 5 | E | $3.14 | $2.20 |
| LT3080EQ#PBF | DD PAK | 5 | E | $3.14 | $2.20 |
| LT3080EQ#TRPBF | DD PAK | 5 | E | $2.32 | |
| LT3080EST | SOT | 3 | E | $2.59 | $1.81 |
| LT3080EST#PBF | SOT | 3 | E | $2.59 | $1.81 |
| LT3080EST#TRPBF | SOT | 3 | E | $1.87 | |
| LT3080ET#31PBF | TO-220 | 5 | E | $3.50 | $2.60 |
| LT3080ET#PBF | TO-220 | 5 | E | $3.14 | $2.20 |
| LT3080IDD#PBF | DFN | 8 | I | $3.09 | $2.16 |
| LT3080IDD#TRPBF | DFN | 8 | I | $2.21 | |
| LT3080IDD-1 | DFN | 8 | I | $3.09 | $2.16 |
| LT3080IDD-1#PBF | DFN | 8 | I | $3.09 | $2.16 |
| LT3080IDD-1#TRPBF | DFN | 8 | I | $2.21 | |
| LT3080IMS8E#PBF | MSOP | 8 | I | $3.19 | $2.23 |
| LT3080IMS8E#TRPBF | MSOP | 8 | I | $2.29 | |
| LT3080IMS8E-1#PBF | MSOP | 8 | I | $3.19 | $2.23 |
| LT3080IMS8E-1#TRPBF | MSOP | 8 | I | $2.29 | |
| LT3080IQ#PBF | DD PAK | 8 | I | $3.62 | $2.53 |
| LT3080IQ#TRPBF | DD PAK | 8 | I | $2.59 | |
| LT3080IST#PBF | SOT | 8 | I | $2.97 | $2.08 |
| LT3080IST#TRPBF | SOT | 8 | I | $2.14 | |
| LT3080IT#PBF | TO-220 | 5 | I | $3.62 | $2.53 |
| LT3080IT#TRPBF | TO-220 | 5 | I | $2.59 |
LT3080 数据手册及相关资料下载
- 数据手册(英文) : LT3080 - Adjustable 1.1A Single Resistor Low Dropout Regulator.PDF
- 应用指南 (英文) : AN126 - 2-Wire Virtual Remote Sensing for Voltage Regulators - Clairvoyance Marries Remote Sensing.PDF
- 设计要点 (中文) : DN506 - 1.5A 轨至轨输出同步降压型稳压器可利用单个电阻器进行调节.PDF
- 可靠性数据 : R531 Reliability Data .PDF
