LT3085 可调 500mA 单电阻器低压差稳压器

LT®3085 是一款 500mA 低压差线性稳压器,可通过并联来增加输出电流或在表面贴装型电路板上散播热量。这款新型稳压器专为用作一个精准电流源和电压跟随器而设计,可在许多要求高电流、至零的可调节能力和不设置散热器的应用中使用。另外,该器件还将传输晶体管的集电极引出,以在和第二个电源一起使用时实现低压差 (低至 275mV) 运作。

LT3085 的重要特点之一是能够提供一个宽输出电压范围。利用流过单个电阻器的一个基准电流,可把输出电压设置在 0V 至 36V 之间的任何电平。当在输出端上使用 2.2μF 电容时,LT3085 可实现稳定,而且该 IC 采用小的陶瓷电容器,而不像其他稳压器所常见的那样需要额外的 ESR。

内部保护电路包括电流限制和热限制。LT3085 稳压器采用 8 引脚 MSOP 封装和扁平 (高度仅 0.75mm) 6 引脚 2mm x 3mm DFN 封装 (这两种封装均具有一个裸露衬垫,用于改善热特性)。

产品特点 Features
  • 可把输出并联以提供较高的电流和散热量
  • 输出电流:500mA
  • 由单个电阻器来设置输出电压
  • 1% 的 SET 引脚电流初始准确度
  • 输出可调至 0V
  • 电流限值在整个温度范围内保持恒定
  • 低输出噪声:40μVRMS (10Hz 至 100kHz)
  • 宽输入电压范围:1.2V 至 36V
  • 低压差电压:275mV
  • < 1mV 负载调整
  • < 0.001%/V 电压调整率
  • 最小负载电流:0.5mA
  • 采用 2.2μF 最小陶瓷输出电容器时可实现稳定
  • 具折返电流限制和过热保护功能
  • 采用 8 引脚 MSOP 和 6 引脚 2mm x 3mm DFN 封装
应用
  • 高电流全表面安装型电源
  • 高效率线性稳压器
  • 用于开关电源的后置稳压器
  • 低元件数目可变电压电源
  • 低输出电压电源
典型应用图

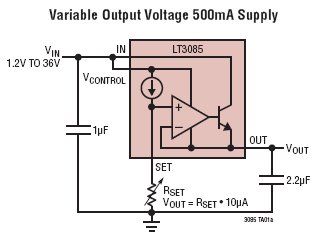

LT3085 典型应用
参数
LT3085 参数
LT3085 订购信息和价格参考Package Variations and Pricing
器件型号 封装 引脚 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量) *
LT3085EDCB#PBF DFN 6 E $2.47
LT3085EDCB#TRMPBF DFN 6 E $2.47  $1.78
LT3085EDCB#TRPBF DFN 6 E $2.47  $1.73
LT3085EMS8E#PBF MSOP 8 E $2.62  $1.83
LT3085EMS8E#TRPBF MSOP 8 E $1.89
LT3085IDCB#PBF DFN 6 I $2.71
LT3085IDCB#TRMPBF DFN 6 I $2.71  $1.95
LT3085IDCB#TRPBF DFN 6 I $2.71  $1.90
LT3085IMS8E#PBF MSOP 8 I $2.86  $2.00
LT3085IMS8E#TRPBF MSOP 8 I $2.06
LT3085MPMS8E MSOP 8 MP $7.06  $4.94
LT3085MPMS8E#PBF MSOP 8 MP $7.06  $4.94
LT3085MPMS8E#TR MSOP 8 MP $5.00
LT3085MPMS8E#TRPBF MSOP 8 MP $5.00
演示电路板
器件型号 描述
DC1401A LT3085EDCB Demo Board | Adjustable 500mA Single Resistor Low Dropout Regulator
LT3085 数据手册及相关资料下载
  1. 数据手册(英文) : LT3085 - Adjustable 500mA Single Resistor Low Dropout Regulator.PDF
  2. 可靠性数据 : R531 Reliability Data .PDF
