LT3493-3 采用 2mm x 3mm DFN 封装的 1.2A、750kHz 降压型开关稳压器

LT®3493-3 是一款电流模式 PWM 降压型 DC/DC 转换器,具有一个内部 1.75A 电源开关。6.8V 至 36V (最大值为 40V) 的宽工作输入范围使得 LT3493-3 非常适合于对来自众多电源的功率进行调节,包括未稳压的墙上变压器、24V 工业电源和汽车电池。其高工作频率允许使用纤巧、低成本的电感器和陶瓷电容器,从而产生了很低、可预知的输出纹波。

逐周期电流限制提供了针对短路输出的保护功能,而软起动功能则消除了启动期间的浪涌输入电流。低电流 (<2μA) 停机模式提供了输出断接,从而在电池供电型系统中实现了简易的电源管理。

产品特点 Features
  • 宽输入范围:6.8V 至 36V 工作,最大值为 40V
  • 1.2A 输出电流
  • 固定频率运作:750kHz
  • 输出可调节低至 780mV
  • 抗短路性能强
  • 采用纤巧型电容器和电感器
  • 软起动功能
  • 在内部进行补偿
  • 低停机电流:< 2μA
  • 低 VCESAT 开关:330mV (在 1A)
  • 耐热增强型、扁平 2mm x 3mm DFN-6 封装

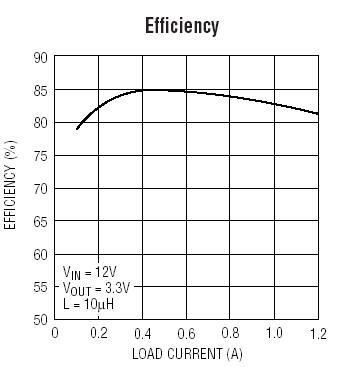

参数
LT3493-3 参数
应用
  • 汽车电池调节
  • 工业控制电源
  • 墙上变压器调节
  • 分布式电源调节
  • 电池供电式设备

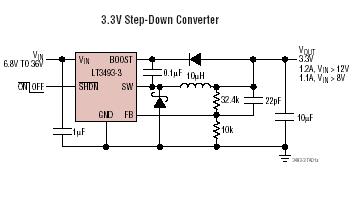

典型应用图
LT3493-3 典型应用
LT3493-3 订购信息和价格参考Package Variations and Pricing
器件型号 封装 引脚 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量) *
LT3493EDCB DFN 6 E $3.88
LT3493EDCB#PBF DFN 6 E $3.88
LT3493EDCB#TRMPBF DFN 6 E $3.88  $2.73
LT3493EDCB#TRPBF DFN 6 E $3.88  $2.71
LT3493EDCB-3 DFN 6 E $3.88
LT3493EDCB-3#PBF DFN 6 E $3.88
LT3493EDCB-3#TRMPBF DFN 6 E $3.88  $2.73
LT3493EDCB-3#TRPBF DFN 6 E $3.88  $2.71
LT3493IDCB DFN 6 I $4.63
LT3493IDCB#PBF DFN 6 I $4.63
LT3493IDCB#TRMPBF DFN 6 I $4.63  $3.26
LT3493IDCB#TRPBF DFN 6 I $4.63  $3.24
LT3493-3 数据手册及相关资料下载
  1. 数据手册(英文) : LT3493-3 - 1.2A, 750kHz Step-Down Switching Regulator in 2mm x 3mm DFN.PDF
  2. 可靠性数据 : R530 Reliability Data .PDF
