LT3844 具可设置工作频率的高电压、电流模式开关稳压控制器

LT®3844是一款用于中等功率、低元件数目、高效率电源的 DC/DC 控制器。它提供了一个4V 至60V 的宽输入范围 (最小启动电压为7.5V),并能够实现降压、升压、负输出和SEPIC拓扑结构。

LT3844 具有突发模式操作功能,该操作模式可把静态电流减小至 120μA 以下,并在轻负载条件下维持了高效率。一个内部高电压偏置稳压器实现了简单的偏置。

另外的特点包括用于实现快速电压和负载瞬态响应的电流模式控制、可设置固定工作频率 (可同步至一个外部时钟,以适合那些对噪声敏感的应用)、一个能够驱动大 N 沟道MOSFET 的栅极驱动器、精准的欠压闭锁功能、10μA 停机电流、短路保护和可编程软起动功能。

LT3844 采用 16 引脚耐热增强型 TSSOP 封装。

产品特点 Features
  • 高电压操作:达 60V
  • 输出电压高达 36V (降压)
  • 可设置恒定频率:100kHz 至 500kHz
  • 可同步至高达 600kHz
  • 突发模式 (Burst Mode®) 操作:电源电流为 120μA
  • 停机电源电流:10μA
  • ±1.3% 基准准确度
  • 驱动 N 沟道 MOSFET
  • 可编程软起动
  • 可编程欠压闭锁
  • 用于栅极驱动的内部高电压稳压器
  • 热停机
  • 电流限值不受占空比的影响
  • 16 引脚耐热增强型 TSSOP 封装

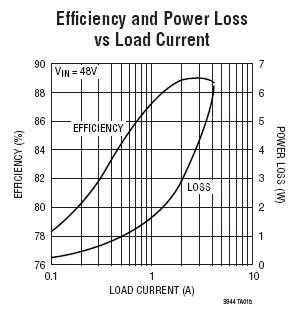

参数
LT3844 参数
应用
  • 工业配电
  • 12V 和 42V 汽车和重型设备
  • 高电压单板系统
  • 分布式电源系统
  • 航空电子设备
  • 电信电源

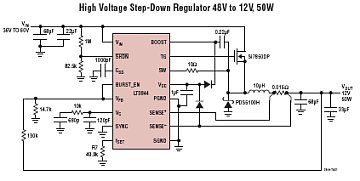

典型应用图
LT3844 典型应用
LT3844 订购信息和价格参考Package Variations and Pricing
器件型号 封装 引脚 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量) *
LT3844EFE TSSOP 16 E $4.43  $3.10
LT3844EFE#PBF TSSOP 16 E $4.43  $3.10
LT3844EFE#TR TSSOP 16 E $3.16
LT3844EFE#TRPBF TSSOP 16 E $3.16
LT3844IFE TSSOP 16 I $5.50  $3.85
LT3844IFE#PBF TSSOP 16 I $5.50  $3.85
LT3844IFE#TR TSSOP 16 I $3.91
LT3844IFE#TRPBF TSSOP 16 I $3.91
LT3844 数据手册及相关资料下载
  1. 数据手册(英文) : LT3844 - High Voltage, Current Mode Switching Regulator Controller with Programmable.PDF
  2. 可靠性数据 : R365 Reliability Data .PDF
