LT4356-2 浪涌抑制器

LT®4356 浪涌抑制器可保护负载免遭高压瞬变的损坏。它能够通过控制一个外部 N 沟道 MOSFET 的栅极以在过压过程中 (比如:汽车应用中的负载突降情况) 调节输出。输出被限制在一个安全的数值上,从而允许负载继续运作。LT4356-1 还监视 VCC 和 SNS 引脚之间的压降,以防止遭受过流故障的影响。一个内部放大器用于把电流检测电压限制为 50mV。不管在哪一种故障条件下,定时器的起动均与 MOSFET 应力成反比。如果定时器操作终止,则 FLT 引脚将被拉至低电平,以发出 “即将断电” 的警告。如果该条件一直持续,MOSFET 将关断。在经过一个冷却周期之后,GATE 引脚将被拉至高电平,从而再次接通 MOSFET。

备用放大器可以用作电压检测比较器或线性稳压控制器,以驱动一个外部 PNP 传输晶体管。

可以采用背对背 FET 来代替肖特基二极管以提供反向输入保护,从而减少压降和功率损失。对于 LT4356-1,一个停机引脚将其停机期间的静态电流减小至 7uA 以下。而 LT4356-2 则与 LT4356-1 的做法不同,它在停机期间将静态电流减小至 60uA,并使辅助放大器处于运行状态,以供诸如欠压闭锁功能电路或始终保持接通的稳压器之用。

产品特点 Features
  • 抑制高电压浪涌
  • 可调输出箝位电压
  • 过流保护
  • 宽工作电压范围:4V 至 80V
  • 反向输入保护至 -60V
  • 低停机电流:7μA (LT4356-1)
  • 可调故障定时器
  • 控制 N 沟道 MOSFET
  • 停机引脚可承受 -60V 至 100V
  • 故障输出指示
  • 保证工作至 125°C
  • 可用作电平检测比较器或线性稳压控制器的备用放大器
  • 采用 (4mm x 3mm) 12 引脚 DFN、或 10 引脚 MSOP 或 10 引脚 SO 封装
参数

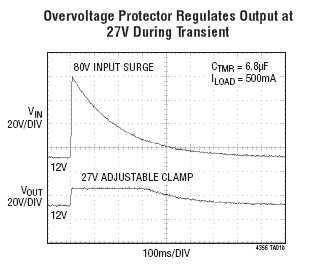

LT4356-1 参数
应用
  • 汽车/航空电子浪涌保护
  • 热插拔/带电插拔
  • 用于电池供电型系统的高端开关
  • 本质安全应用
典型应用图

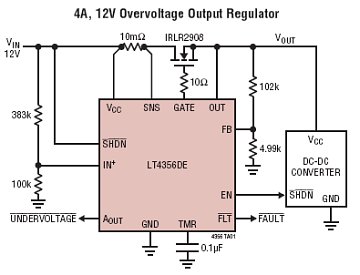

LT4356-1 典型应用
LT4356-2 订购信息和价格参考Package Variations and Pricing
器件型号 封装 引脚 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量) *
LT4356CDE-1 DFN 12 C $2.83 $1.98
LT4356CDE-1#PBF DFN 12 C $2.83 $1.98
LT4356CDE-1#TRPBF DFN 12 C $2.08
LT4356CDE-2 DFN 12 C $2.83 $1.98
LT4356CDE-2#PBF DFN 12 C $2.83 $1.98
LT4356CDE-2#TRPBF DFN 12 C $2.08
LT4356CDE-3#PBF DFN 12 C $2.83 $1.98
LT4356CDE-3#TRPBF DFN 12 C $2.04
LT4356CMS-1 MSOP 10 C $2.83 $1.98
LT4356CMS-1#PBF MSOP 10 C $2.83 $1.98
LT4356CMS-1#TRPBF MSOP 10 C $2.04
LT4356CMS-3#PBF MSOP 10 C $2.83 $1.98
LT4356CMS-3#TRPBF MSOP 10 C $2.04
LT4356CS-1#PBF SO 16 C $2.83 $1.98
LT4356CS-1#TRPBF SO 16 C $2.04
LT4356CS-2#PBF SO 16 C $2.83 $1.98
LT4356CS-2#TRPBF SO 16 C $2.04
LT4356CS-3#PBF SO 16 C $2.83 $1.98
LT4356CS-3#TRPBF SO 16 C $2.04
LT4356HDE-1 DFN 12 H $3.70 $2.59
LT4356HDE-1#PBF DFN 12 H $3.70 $2.59
LT4356HDE-1#TRPBF DFN 12 H $2.69
LT4356HDE-2 DFN 12 H $3.70 $2.59
LT4356HDE-2#PBF DFN 12 H $3.70 $2.59
LT4356HDE-2#TRPBF DFN 12 H $2.69
LT4356HDE-3 DFN 12 H $3.70 $2.59
LT4356HDE-3#PBF DFN 12 H $3.70 $2.59
LT4356HDE-3#TRPBF DFN 12 H $2.65
LT4356HMS-1 MSOP 10 H $3.70 $2.59
LT4356HMS-1#PBF MSOP 10 H $3.70 $2.59
LT4356HMS-1#TRPBF MSOP 10 H $2.65
LT4356HMS-3 MSOP 10 H $3.70 $2.59
LT4356HMS-3#PBF MSOP 10 H $3.70 $2.59
LT4356HMS-3#TRPBF MSOP 10 H $2.65
LT4356HS-1#PBF SO 16 H $3.70 $2.59
LT4356HS-1#TRPBF SO 16 H $2.65
LT4356HS-2#PBF SO 16 H $3.70 $2.59
LT4356HS-2#TRPBF SO 16 H $2.65
LT4356HS-3#PBF SO 16 H $3.70 $2.59
LT4356HS-3#TRPBF SO 16 H $2.65
LT4356IDE-1 DFN 12 I $3.39 $2.38
LT4356IDE-1#PBF DFN 12 I $3.39 $2.38
LT4356IDE-1#TRPBF DFN 12 I $2.48
LT4356IDE-2 DFN 12 I $3.39 $2.38
LT4356IDE-2#PBF DFN 12 I $3.39 $2.38
LT4356IDE-2#TRPBF DFN 12 I $2.48
LT4356IDE-3#PBF DFN 12 I $3.40 $2.38
LT4356IDE-3#TRPBF DFN 12 I $2.44
LT4356IMS-1 MSOP 10 I $3.39 $2.38
LT4356IMS-1#PBF MSOP 10 I $3.39 $2.38
LT4356IMS-1#TRPBF MSOP 10 I $2.44
LT4356IMS-3#PBF MSOP 10 I $3.40 $2.38
LT4356IMS-3#TRPBF MSOP 10 I $2.43
LT4356IS-1#PBF SO 16 I $3.39 $2.38
LT4356IS-1#TRPBF SO 16 I $2.44
LT4356IS-2#PBF SO 16 I $3.40 $2.38
LT4356IS-2#TRPBF SO 16 I $2.44
LT4356IS-3#PBF SO 16 I $3.40 $2.38
LT4356IS-3#TRPBF SO 16 I $2.44
LT4356MPMS-1 MSOP 10 MP $8.49 $5.94
LT4356MPMS-1#PBF MSOP 10 MP $8.49 $5.94
LT4356MPMS-1#TR MSOP 10 MP $6.00
LT4356MPMS-1#TRPBF MSOP 10 MP $6.00
LT4356MPMS-3 MSOP 10 MP $8.49 $5.94
LT4356MPMS-3#PBF MSOP 10 MP $8.49 $5.94
LT4356MPMS-3#TR MSOP 10 MP $6.00
LT4356MPMS-3#TRPBF MSOP 10 MP $6.00
LT4356MPS-1 SO 16 MP $8.49 $5.94
LT4356MPS-1#PBF SO 16 MP $8.49 $5.94
LT4356MPS-1#TR SO 16 MP $6.00
LT4356MPS-1#TRPBF SO 16 MP $6.00
LT4356MPS-2 SO 16 MP $8.49 $5.94
LT4356MPS-2#PBF SO 16 MP $8.49 $5.94
LT4356MPS-2#TR SO 16 MP $6.00
LT4356MPS-2#TRPBF SO 16 MP $6.00
LT4356MPS-3 SO 16 MP $8.49 $5.94
LT4356MPS-3#PBF SO 16 MP $8.49 $5.94
LT4356MPS-3#TR SO 16 MP $6.00
LT4356MPS-3#TRPBF SO 16 MP $6.00
LT4356-2 数据手册及相关资料下载
  1. 数据手册(英文) : LT4356-1/LT4356-2 - Surge Stopper.PDF
  2. 可靠性数据 : R468 Reliability Data .PDF
  3. 产品选型卡 : High Voltage Hot Swap Controllers.PDF
  4. 产品选型卡 : High Voltage Surge Stoppers.PDF
  5. 产品选型卡 : Overvoltage Surge Protectors.PDF
