LTC1544 软件可选择多协议收发器

LTC®1544 是一个拥有四个驱动器/四个接收器的多协议收发器。LTC1544 和 LTC1543 可构成一个完整的软件可选择 DTE 或 DCE 接口核心，这端口支持 RS232、RS449、EIA530、EIA530-A、V.35、V.36 或 X.21 协议。LTC1543 的电缆终端可采用 LTC1344A 软件可选择电缆终端芯片或现有的分立设计来实现。LTC1546 芯片集成了一个软件可选择电缆终端。

LTC1544 可在 5V 电源下工作，也可工作于 LTC1543 或 LTC1546 上的电荷泵。器件采用 28 引脚 SSOP 表面贴装。

产品特点 Features 软件可选择收发器支持：  RS232，RS449，EIA530，EIA530-A，V.35， V.36，X.21 经 TUV/Detecon 公司认证符合 NET1 和 NET2 标准 (测试报告编号：NET2/102201/97) 符合 TBR2 标准 (测试报告编号 CTR2/022701/98) 采用 LTC1344A 的软件可选择电缆终端 采用 LTC1543、LTC1344A 或 LTC1546 可实现完整的数据终端设备 (DTE) 或数据通讯设备 (DCE) 端口 与 LTC1543 工作在 5V 单电源 参数

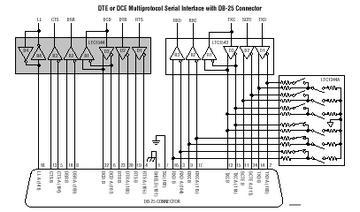

应用 数据网络 信道业务单元 (CSU) 和数据业务单元 (DSU) 数据路由器 典型应用图

LTC1544 订购信息和价格参考Package Variations and Pricing

器件型号	封装	引脚	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量) *
LTC1544CG	SSOP	28	C	$7.00	$5.75
LTC1544CG#PBF	SSOP	28	C	$7.00	$5.75
LTC1544CG#TR	SSOP	28	C		$5.83
LTC1544CG#TRPBF	SSOP	28	C		$5.83
LTC1544IG	SSOP	28	I	$8.20	$6.90
LTC1544IG#PBF	SSOP	28	I	$8.20	$6.90
LTC1544IG#TR	SSOP	28	I		$6.98
LTC1544IG#TRPBF	SSOP	28	I		$6.98

LTC1544 数据手册及相关资料下载

1. 数据手册 (英文) : LTC1544 - Software-Selectable Multiprotocol Transceiver.PDF
2. 应用指南 (英文) : AN87 - linear Technology Magazine Circuit Collection, Volume V: Data Conversion, Interface and Signal Conditioning Products.PDF
3. 可靠性数据 : R277 Reliability Data .PDF
4. 产品选型卡 : LTC2870/LTC2871/LTC2872 Multiprotocol Transceivers.PDF
