LTC1545 软件可选择多协议收发器

LTC®1545 是一个包含 5 路驱动器和 5 路接收器的多协议收发器。LTC1545 和 LTC1543 可构成支持 RS232、RS449、EIA530、EIA530-A、V.35、V.36 或 X.21 协议的一种完整的软件可选择 DTE 或 DCE 接口核心。利用 LTC1344A 软件可选择电缆终端芯片或采用现有的分立器件设计方案可实现电缆终端。

LTC1545 在 5V 电源和在 LTC1543 电荷泵下工作。该器件采用 36 引脚 SSOP 表面贴装。

产品特点 Features 软件可选择多协议收发器支持：RS232, RS449, EIA530, EIA530-A, V.35, V.36, X.21 协议 经 TUV/Detecon 公司认证符合 NET1 和 NET2 标准(测试报告编号：NET2/071601/98) 符合TBR2标准 (测试报告编号：CTR2/071601/98) 利用 LTC1344A 可实现软件可选择电缆终端 用 LTC1543、LTC1344A 可实现完整的数据终端设备 (DTE) 或数据通讯设备 (DCE) 端口 与 LTC1543 工作在 5V 单电源 参数

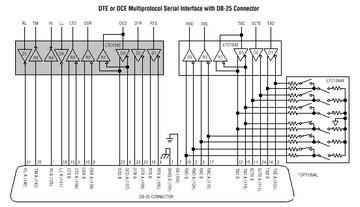

应用 数据网络 信道业务单元 (CSU) 和数据业务单元 (DSU) 数据路由器 典型应用图

LTC1545 订购信息和价格参考Package Variations and Pricing

器件型号	封装	引脚	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量) *
LTC1545CG	SSOP	36	C	$8.00	$6.75
LTC1545CG#PBF	SSOP	36	C	$8.00	$6.75
LTC1545CG#TR	SSOP	36	C		$6.83
LTC1545CG#TRPBF	SSOP	36	C		$6.83
LTC1545IG	SSOP	36	I	$9.15	$7.75
LTC1545IG#PBF	SSOP	36	I	$9.15	$7.75
LTC1545IG#TR	SSOP	36	I		$7.83
LTC1545IG#TRPBF	SSOP	36	I		$7.83

LTC1545 数据手册及相关资料下载

1. 数据手册 (英文) : LTC1545 - Software-Selectable Multiprotocol Transceiver.PDF
2. 应用指南 (英文) : AN87 - linear Technology Magazine Circuit Collection, Volume V: Data Conversion, Interface and Signal Conditioning Products.PDF
3. 可靠性数据 : R277 Reliability Data .PDF
4. 产品选型卡 : LTC2870/LTC2871/LTC2872 Multiprotocol Transceivers.PDF
