LTC1647-2 双通道热插拔控制器

LTC®1647-1 / LTC1647-2 / LTC1647-3 是双通道热插拔 (Hot SwapTM) 控制器,允许在带电背板上安全地进行电路板的插拔操作。

通过采用外部 N 沟道 MOSFET,能够以一种可编程速率使电路板电源电压斜坡上升。一个高端开关驱动器用于控制 MOSFET 栅极,以获得 2.7V 至 16.5V 的电压电源范围。一个可编程电子电路断路器负责提供针对过载和短路故障的保护功能。ON 引脚用于控制电路板电源或清除某种故障。

LTC1647-1 是一款双通道热插拔控制器,具有一个公用 VCC 引脚和单独的 ON 引脚,采用 SO-8 封装。LTC1647-2 与 LTC1647-1 相似,但整合了一个故障状态标记并在 ON 引脚上提供了自动重试功能,而且也采用 SO-8 封装。LTC1647-3 具有用于每个通道的专用 VCC 引脚、ON 引脚和 FAULT 状态引脚,并采用 16 引脚窄体 SSOP 封装

产品特点 Features
  • 允许在带电背板上安全地进行电路板的插拔操作
  • 可编程电子电路断路器
  • 故障 (FAULT) 输出指示
  • 可编程电源电压上电速率
  • 用于外部 MOSFET 开关的高端驱动
  • 电源电压控制范围:2.7V 至 16.5V
  • 欠压闭锁
参数
LTC1647 参数
应用
  • 带电电路板插入
  • 电子电路断路器
  • 便携式计算机设备插架
  • 热插拔式磁盘驱动器

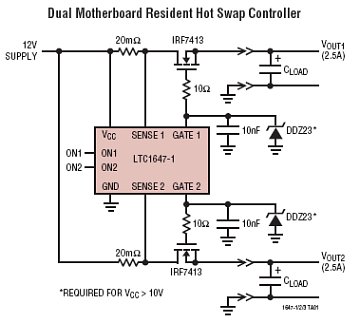

典型应用图
LTC1647 典型应用
LTC1647-2 订购信息和价格参考Package Variations and Pricing
器件型号 封装 引脚 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量) *
LTC1647-1CS8 SO 8 C $3.50 $2.95
LTC1647-1CS8#PBF SO 8 C $3.50 $2.95
LTC1647-1CS8#TR SO 8 C $3.00
LTC1647-1CS8#TRPBF SO 8 C $3.00
LTC1647-1IS8 SO 8 I $4.00 $3.40
LTC1647-1IS8#PBF SO 8 I $4.00 $3.40
LTC1647-1IS8#TR SO 8 I $3.45
LTC1647-1IS8#TRPBF SO 8 I $3.45
LTC1647-2CS8 SO 8 C $3.50 $2.95
LTC1647-2CS8#PBF SO 8 C $3.50 $2.95
LTC1647-2CS8#TR SO 8 C $3.00
LTC1647-2CS8#TRPBF SO 8 C $3.00
LTC1647-2IS8 SO 8 I $4.00 $3.40
LTC1647-2IS8#PBF SO 8 I $4.00 $3.40
LTC1647-2IS8#TR SO 8 I $3.45
LTC1647-2IS8#TRPBF SO 8 I $3.45
LTC1647-3CGN SSOP 16 C $3.80 $3.20
LTC1647-3CGN#PBF SSOP 16 C $3.80 $3.20
LTC1647-3CGN#TR SSOP 16 C $3.26
LTC1647-3CGN#TRPBF SSOP 16 C $3.26
LTC1647-3IGN SSOP 16 I $4.35 $3.70
LTC1647-3IGN#PBF SSOP 16 I $4.35 $3.70
LTC1647-3IGN#TR SSOP 16 I $3.76
LTC1647-3IGN#TRPBF SSOP 16 I $3.76
LTC1647-2 数据手册及相关资料下载
  1. 数据手册(英文) : LTC1647-1/LTC1647-2/LTC1647-3 - Dual Hot Swap Controllers.PDF
  2. 设计要点 (英文) : DN346 - PCI Express Power and Mini Card Solutions.PDF
  3. 可靠性数据 : R318 Reliability Data .PDF
  4. 产品选型卡 : Low Voltage Hot Swap Controllers.PDF
