LTC2201 16 位、20Msps ADC
LTC®2201 是一款20Msps、采样 16 位 A/D 转换器，专为对具有高达 380MHz 输入频率的高频、宽动态范围信号进行数字化处理而设计。可以利用 PGA 前端对该 ADC 的输入范围实施优化。
LTC2201 非常适合于要求苛刻的应用，其 AC 性能包括 81.6dB SNR 和 100dB 无杂散动态范围 (SFDR)。最大 DC 规格包括 ±5LSB INL、±1LSB DNL (无漏失码)。
一个单独的输出电源允许 CMOS 输出摆幅在 0.5V 至 3.6V 的范围内。 一个单端 CLK 输入负责控制转换器操作。
一个可任选的时钟占空比稳定器在全速和各种时钟占空比条件下实现了高性能
产品特点 Features
封装
| 应用

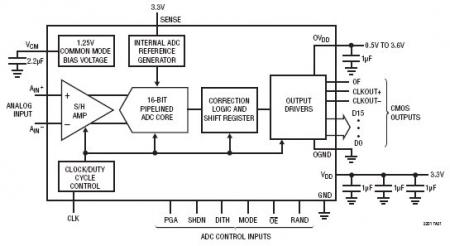

典型应用图

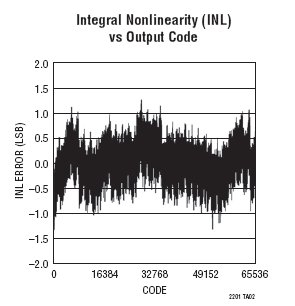

参数 |
|---|
LTC2201 订购信息和价格参考Package Variations and Pricing
| 器件型号 | 封装 | 引脚 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
| LTC2201CUK#PBF | QFN | 48 | C | $42.86 | $30.00 |
| LTC2201CUK#TRPBF | QFN | 48 | C | $30.06 | |
| LTC2201IUK#PBF | QFN | 48 | I | $51.43 | $36.00 |
| LTC2201IUK#TRPBF | QFN | 48 | I | $36.06 |
LTC2201 演示电路板
| 器件型号 | 描述 |
| DC919A-J | LTC2201 | CMOS OUT, DC INPUT, 20Msps 16-Bit ADC, DC< Ain < 70MHz, (req. DC718) |
Companion Boards
| 器件型号 | 描述 |
| DC1075A | Clock Divider board |
| DC1164A | High Speed ADC Signal Source |
| DC1216A-A | 100MHz High Speed ADC Clock Source |
| DC1216A-B | 122.88MHz High Speed ADC Clock Source |
| DC1216A-C | 80MHz High Speed ADC Clock Source |
| DC718C | USB Data Acquisition Controller, for QuikEval -II Evaluation Kits |
LTC2201 数据手册及相关资料下载
- 数据手册(英文) : LTC2201 - 16-Bit, 20Msps ADC.PDF
- 可靠性数据 : R478 Reliability Data .PDF
