LTC2222 12 位、105Msps ADC

LTC®2222 和 LTC2223 是采样速率为 105Msps/80Msps 的 12 位 A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。对于要求严谨的通信应用而言，LTC2222/LTC2223 是一种完美的选择，其 AC 性能包括 68dB SNR 和 80dB 无寄生动态范围 (对于高达 170MHz 的信号频率)。0.15psRMS 的超低抖动允许 IF 频率进行欠采样，并获得了超卓的噪声性能。

DC 规格包括 ±0.3LSB INL (典型值)、±0.2LSB DNL (典型值) 以及整个温度范围内的无漏失码性能。转换噪声很低，仅 0.5LSBRMS。

一个单独的输出电源允许输出驱动 0.5V 至 3.6V 逻辑电路。

可由正弦波、PECL、LVDS、TTL 或 CMOS 输入来对 ENC+ 和 ENC- 输入进行差分和单端驱动。一个任选的时钟占空比稳定器可在全速和各种时钟占空比条件下实现高性能

产品特点 Features 采样速率：105Msps/80Msps 68dB SNR (高至 140MHz 输入) 80dB SFDR (高至 170MHz 输入) 775MHz 满功率带宽采样与保持单 3.3V 电源低功耗：475mW/366mW 可选输入范围：±0.5V 或 ±1V 无漏失码任选的时钟占空比稳定器停机和“打盹”模式数据就绪输出时钟引脚兼容的器件系列 135Msps：LTC2224 (12 位)、LTC2234 (10 位) 105Msps：LTC2222 (12 位)、LTC2232 (10 位) 80Msps：LTC2223 (12 位)、LTC2233 (10 位) 48 引脚 QFN 封装封装	应用无线和有线宽带通信电缆头端系统功率放大器线性化通信测试设备典型应用图参数

产品特点 Features

采样速率：105Msps/80Msps
68dB SNR (高至 140MHz 输入)
80dB SFDR (高至 170MHz 输入)
775MHz 满功率带宽采样与保持
单 3.3V 电源
低功耗：475mW/366mW
可选输入范围：±0.5V 或 ±1V
无漏失码
任选的时钟占空比稳定器
停机和“打盹”模式
数据就绪输出时钟
引脚兼容的器件系列
135Msps：LTC2224 (12 位)、LTC2234 (10 位)
105Msps：LTC2222 (12 位)、LTC2232 (10 位)
80Msps：LTC2223 (12 位)、LTC2233 (10 位)
48 引脚 QFN 封装

封装

应用

无线和有线宽带通信
电缆头端系统
功率放大器线性化
通信测试设备

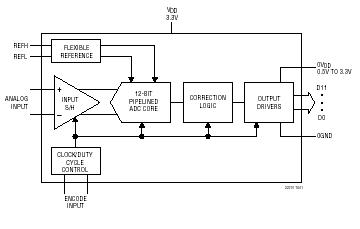

典型应用图

参数

LTC2222 订购信息和价格参考Package Variations and Pricing

器件型号	封装	引脚	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量) *
LTC2222CUK	QFN	48	C	$41.38	$29.92
LTC2222CUK#PBF	QFN	48	C	$41.38	$29.92
LTC2222CUK#TR	QFN	48	C		$30.02
LTC2222CUK#TRPBF	QFN	48	C		$30.02
LTC2222CUK-11	QFN	48	C	$20.71	$14.50
LTC2222CUK-11#PBF	QFN	48	C	$20.71	$14.50
LTC2222CUK-11#TR	QFN	48	C		$14.60
LTC2222CUK-11#TRPBF	QFN	48	C		$14.60
LTC2222IUK	QFN	48	I	$51.73	$37.40
LTC2222IUK#PBF	QFN	48	I	$51.73	$37.40
LTC2222IUK#TR	QFN	48	I		$37.50
LTC2222IUK#TRPBF	QFN	48	I		$37.50
LTC2222IUK-11	QFN	48	I	$24.86	$17.40
LTC2222IUK-11#PBF	QFN	48	I	$24.86	$17.40
LTC2222IUK-11#TR	QFN	48	I		$17.50
LTC2222IUK-11#TRPBF

LTC2222 演示电路板

器件型号	描述
DC751A-A	LTC2222IUK \| High Speed ADC, VDD = +3.3V, 105Msps, 12-Bit 1MHz < Ain < 100MHz (Requires DC718)
DC751A-E	LTC2222IUK \| High Speed ADC, VDD = +3.3V, 105Msps, 12-Bit 100MHz < Ain < 250MHz (Requires DC718)

Companion Boards

器件型号	描述
DC1075A	Clock Divider board
DC1164A	High Speed ADC Signal Source
DC1216A-A	100MHz High Speed ADC Clock Source
DC1216A-B	122.88MHz High Speed ADC Clock Source
DC1216A-C	80MHz High Speed ADC Clock Source
DC890_LVDS_XFMR	LVDS Power Transformer, goes with DC890B/ LVDS output demoboards
DC890B	High Speed (up to 250Mbps, CMOS/LVDS) USB Data Collection Board

LTC2222 数据手册及相关资料下载

数据手册(英文) : LTC2222/LTC2223 - 12-Bit,105Msps/80Msps ADCs.PDF
数据手册(中文) : LTC2222/LTC2223 - 12 位、105Msps/80Msps ADC.PDF
可靠性数据 : R478 Reliability Data .PDF
产品选型卡 : Differential Amplifiers/High Speed ADC Drivers .PDF
产品选型卡 : 14-/12-Bit Quad & Dual, Serial LVDS ADCs .PDF
