LTC2285 双通道、14位、125Msps 低功率 3V ADC

LTC®2285 是一款 14 位、125Msps、低功率、双通道 3V A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。凭借包括 72.2dB SNR 和 82dB SFDR (对于处于奈奎斯特频率的信号) 在内的 AC 性能，LTC2285 成为了要求苛刻的成像和通信应用的理想选择。

典型 DC 规格包括 ±1.5LSB INL、±0.6LSB DNL。转换噪声很低，仅为 1.3LSBRMS。

一个单 3V 电源实现了低功率运作。一个单独的输出电源允许输出驱动 0.5V 至 3.6V逻辑电路。

一个单端 CLK 输入负责控制转换器操作。一个可任选的时钟占空比稳定器在很宽的时钟占空比范围内实现了高性能 (在全速条件下)。一个数据就绪输出时钟 (CLKOUT) 可用于对输出数据进行锁存。

产品特点 Features 集成双通道 14 位 ADC 采样速率：125Msps 单 3V 电源 (2.85V 至 3.4V) 低功率：790mW 72.4dB SNR、88dB SFDR 110dB 通道隔离度 (在 100MHz) 灵活的输入：1VP-P 至 2VP-P 范围 640MHz 满功率带宽 S/H (采样及保持) 时钟占空比稳定器停机和打盹模式数据就绪输出时钟引脚兼容系列 125Msps：LTC2283 (12 位)、LTC2285 (14 位) 105Msps：LTC2282 (12 位)、LTC2284 (14 位) 80Msps：LTC2294 (12 位)、LTC2299 (14 位) 65Msps：LTC2293 (12 位)、LTC2298 (14 位) 40Msps：LTC2292 (12 位)、LTC2297 (14 位) 64 引脚 (9mm x 9mm) QFN 封装封装	应用无线和有线宽带通信成像系统频谱分析便携式仪表典型应用图参数

产品特点 Features

集成双通道 14 位 ADC
采样速率：125Msps
单 3V 电源 (2.85V 至 3.4V)
低功率：790mW
72.4dB SNR、88dB SFDR
110dB 通道隔离度 (在 100MHz)
灵活的输入：1VP-P 至 2VP-P 范围
640MHz 满功率带宽 S/H (采样及保持)
时钟占空比稳定器
停机和打盹模式
数据就绪输出时钟
引脚兼容系列
125Msps：LTC2283 (12 位)、LTC2285 (14 位)
105Msps：LTC2282 (12 位)、LTC2284 (14 位)
80Msps：LTC2294 (12 位)、LTC2299 (14 位)
65Msps：LTC2293 (12 位)、LTC2298 (14 位)
40Msps：LTC2292 (12 位)、LTC2297 (14 位)
64 引脚 (9mm x 9mm) QFN 封装

封装

应用

无线和有线宽带通信
成像系统
频谱分析
便携式仪表

典型应用图

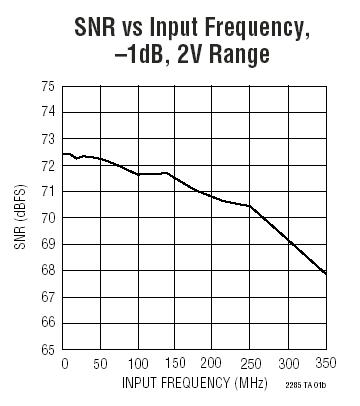

参数

LTC2285 订购信息和价格参考Package Variations and Pricing

器件型号	封装	引脚	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量) *
LTC2285CUP	QFN	64	C	$16.07	$11.25
LTC2285CUP#PBF	QFN	64	C	$16.07	$11.25
LTC2285CUP#TR	QFN	64	C		$11.35
LTC2285CUP#TRPBF	QFN	64	C		$11.35
LTC2285IUP	QFN	64	I	$19.29	$13.50
LTC2285IUP#PBF	QFN	64	I	$19.29	$13.50
LTC2285IUP#TR	QFN	64	I		$13.60
LTC2285IUP#TRPBF	QFN	64	I		$13.60

LTC2285 演示电路板

器件型号	描述
DC1098A-C	LTC2285IUP \| Dual HSADC, VDD = +3V, 125Msps 14-Bit 1MHz < Ain < 70MHz, (req. DC890)
DC1098A-F	LTC2285IUP \| Dual HSADC, VDD = +3V, 125Msps 14-Bit 70MHz < Ain < 140MHz, (req. DC890)

Companion Boards

器件型号	描述
DC1075A	Clock Divider board
DC1164A	High Speed ADC Signal Source
DC1216A-A	100MHz High Speed ADC Clock Source
DC1216A-B	122.88MHz High Speed ADC Clock Source
DC1216A-C	80MHz High Speed ADC Clock Source
DC1371A	High Speed (up to 250Mbps, CMOS/LVDS) USB Data Collection Board

LTC2285 数据手册及相关资料下载

数据手册(英文) : LTC2285 - Dual 14-Bit, 125Msps Low Power 3V ADC.PDF
可靠性数据 : R478 Reliability Data .PDF
产品选型卡 : Differential Amplifiers/High Speed ADC Drivers .PDF
产品选型卡 : 14-/12-Bit Quad & Dual, Serial LVDS ADCs .PDF
产品新闻发布 (中文) : 14 位 125Msps 低功率双通道 ADC 增强了高效基站收发器的性能.PDF
软件和仿真: LTC2285 IBIS model.IBS
