LTC2657-12 具 10ppm/ºC 最大值基准的八通道 I2C 12 位轨至轨 DAC
LTC®2657 是一个 8 通道 I2C 16 位 / 12 位轨至轨 DAC 系列，具有集成 10ppm/ºC 最大值基准。这些DAC 具有内置的高性能、轨至轨输出缓冲器，并保证具有单调特性。LTC2657-L 具有一个 2.5V 的全标度输出和集成基准，并采用 2.7V 至 5.5V 单工作电源。LTC2657-H 具有一个 4.096V 的全标度输出和集成基准，并采用 4.5V 至 5.5V 的单工作电源。每个 DAC 也可以采用一个外部基准来运作，该外部基准负责将全标度输出设定为外部基准电压的两倍。
这些器件采用一个二线式 I2C 兼容型串行接口。LTC2657 工作于标准模式 (最大时钟频率为 100kHz) 和快速模式 (最大时钟频率为 400kHz)。LTC2657 包括一个受控于 PORSEL 引脚的上电复位电路。如果 PORSEL 引脚连接至 GND，则 DAC 在上电时被复位至零标度。如果 PORSEL 引脚连接至 VCC，则 DAC 在上电时将被复位至中间标度。
产品特点 Features
封装
| 应用

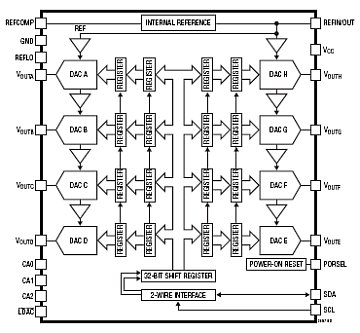

典型应用图

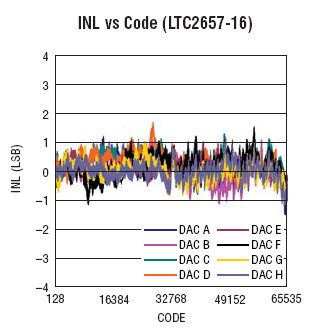

参数 |
|---|
LTC2657-12 订购信息和价格参考Package Variations and Pricing
| 器件型号 | 封装 | 引脚 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
| LTC2657BCFE-H16#PBF | TSSOP | 20 | C | $26.93 | $18.85 |
| LTC2657BCFE-H16#TRPBF | TSSOP | 20 | C | $18.91 | |
| LTC2657BCFE-L16#PBF | TSSOP | 20 | C | $26.93 | $18.85 |
| LTC2657BCFE-L16#TRPBF | TSSOP | 20 | C | $18.91 | |
| LTC2657BCUFD-H16#PBF | QFN | 20 | C | $26.93 | $18.85 |
| LTC2657BCUFD-H16#TRPBF | QFN | 20 | C | $18.91 | |
| LTC2657BCUFD-L16#PBF | QFN | 20 | C | $26.93 | $18.85 |
| LTC2657BCUFD-L16#TRPBF | QFN | 20 | C | $18.91 | |
| LTC2657BIFE-H16#PBF | TSSOP | 20 | I | $29.50 | $20.65 |
| LTC2657BIFE-H16#TRPBF | TSSOP | 20 | I | $20.71 | |
| LTC2657BIFE-L16#PBF | TSSOP | 20 | I | $29.50 | $20.65 |
| LTC2657BIFE-L16#TRPBF | TSSOP | 20 | I | $20.71 | |
| LTC2657BIUFD-H16#PBF | QFN | 20 | I | $29.50 | $20.65 |
| LTC2657BIUFD-H16#TRPBF | QFN | 20 | I | $20.71 | |
| LTC2657BIUFD-L16#PBF | QFN | 20 | I | $29.50 | $20.65 |
| LTC2657BIUFD-L16#TRPBF | QFN | 20 | I | $20.71 | |
| LTC2657CFE-H12#PBF | TSSOP | 20 | C | $13.07 | $9.15 |
| LTC2657CFE-H12#TRPBF | TSSOP | 20 | C | $9.21 | |
| LTC2657CFE-L12#PBF | TSSOP | 20 | C | $13.07 | $9.15 |
| LTC2657CFE-L12#TRPBF | TSSOP | 20 | C | $9.21 | |
| LTC2657CUFD-H12#PBF | QFN | 20 | C | $13.07 | $9.15 |
| LTC2657CUFD-H12#TRPBF | QFN | 20 | C | $9.21 | |
| LTC2657IFE-H12#PBF | TSSOP | 20 | I | $14.37 | $10.06 |
| LTC2657IFE-H12#TRPBF | TSSOP | 20 | I | $10.12 | |
| LTC2657IFE-L12#PBF | TSSOP | 20 | I | $14.37 | $10.06 |
| LTC2657IFE-L12#TRPBF | TSSOP | 20 | I | $10.12 | |
| LTC2657IUFD-H12#PBF | QFN | 20 | I | $14.37 | $10.06 |
| LTC2657IUFD-H12#TRPBF | QFN | 20 | I | $10.12 | |
| LTC2657IUFD-L12#PBF | QFN | 20 | I | $14.37 | $10.06 |
| LTC2657IUFD-L12#TRPBF | QFN | 20 | I | $10.12 |
LTC2657-12 数据手册及相关资料下载
- 数据手册(英文) : LTC2657 - Octal I2C 16-/12-Bit Rail-to-Rail DACs with 10ppm/°C Max Reference.PDF
- 可靠性数据 : R461 Reliability Data .PDF
- 产品选型卡 : Voltage Output DACs.PDF
