LTC3588-2 具 14V 最小 Vin 的压电式能量收集电源
LTC®3588-2 集成了一个低损失全波桥式整流器和一个高效率降压型转换器，以造就一款专为高输出阻抗能源 (例如：压电换能器) 而优化的完整能量收集解决方案。
一种具有一个 16V 上升门限的超低静态电流欠压闭锁 (UVLO) 模式实现了从具有高开路电压的压电式换能器的高效能量抽取。该能量通过一个高效率同步降压型稳压器从输入电容器转移至输出。另外，该 16V UVLO 门限还允许通过降压型稳压器实现输入至输出电流倍增。降压型稳压器具有一种睡眠状态，该状态可最大限度地减小输入和输出静态电流，同时保持稳压作用。
可通过引脚来选择 4 种输出电压 (3.45V、4.1V、4.5V 和 5.0V)，连续输出电流高达 100mA，并且适合锂离子电池和磷酸铁锂 (LiFePO4) 电池以及超级电容器。一个设定在 20V 的输入保护性分路器提供了过压保护功能。
产品特点 Features
参数 |
应用

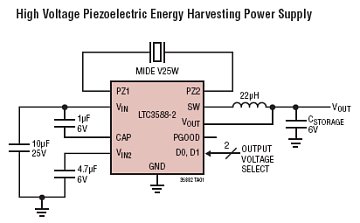

典型应用图 |
LTC3588-2 订购信息和价格参考Package Variations and Pricing
| 器件型号 | 封装 | 引脚 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
| LTC3588EDD-1#PBF | DFN | 10 | E | $4.22 | $2.95 |
| LTC3588EDD-1#TRPBF | DFN | 10 | E | $3.01 | |
| LTC3588EDD-2#PBF | DFN | 10 | E | $4.22 | $2.95 |
| LTC3588EDD-2#TRPBF | DFN | 10 | E | $3.01 | |
| LTC3588EMSE-1#PBF | MSOP | 10 | E | $4.22 | $2.95 |
| LTC3588EMSE-1#TRPBF | MSOP | 10 | E | $3.01 | |
| LTC3588EMSE-2#PBF | MSOP | 10 | E | $4.22 | $2.95 |
| LTC3588EMSE-2#TRPBF | MSOP | 10 | E | $3.01 | |
| LTC3588IDD-1#PBF | DFN | 10 | I | $4.96 | $3.47 |
| LTC3588IDD-1#TRPBF | DFN | 10 | I | $3.53 | |
| LTC3588IDD-2#PBF | DFN | 10 | I | $4.96 | $3.47 |
| LTC3588IDD-2#TRPBF | DFN | 10 | I | $3.53 | |
| LTC3588IMSE-1#PBF | MSOP | 10 | I | $4.96 | $3.47 |
| LTC3588IMSE-1#TRPBF | MSOP | 10 | I | $3.53 | |
| LTC3588IMSE-2#PBF | MSOP | 10 | I | $4.96 | $3.47 |
| LTC3588IMSE-2#TRPBF | MSOP | 10 | I | $3.53 |
LTC3588-2 数据手册及相关资料下载
- 数据手册 (英文) : LTC3588-2 - Piezoelectric Energy Harvesting Power Supply with 14V Minimum VIN.PDF
- 设计要点 (中文) : DN483 - 能量收集器可从局部环境产生功率，从而免除了无线传感器中的电池.PDF
- 可靠性数据 : R551 Reliability Data .PDF
- 产品选型卡 : Energy Harvesting Portfolio.PDF
