LTC4213 无检测电阻器 (No RSENSE™) 型 电子电路断路器

LTC®4213 是一款电子电路断路器。一个过流电路断路器可在无需采用检测电阻器的情况下对一个外部 N 沟道 MOSFET 的漏极和源极端子上的电压进行检测。其优点是成本较低且开关通路中的电压和功率损耗有所下降。一个内部高压侧驱动器负责控制外部 MOSFET 栅极。

两个集成比较器在偏置电源至地的共模范围内提供了双级过流保护。慢速比较器具有 16ms 的响应时间,而快速比较器则可在 1µs 的时间里发生跳变。电路断路器具有三种可选跳变门限:25mV、50mV 和 100mV。一个 ON 引脚用于控制 ON/OFF,并使电路断路器故障复位。READY 引脚负责发出 MOSFET 正处于传导状态和电路断路器已准备就绪的指示信号。LTC4213 可在 VCC = 2.3V 至 6V 的范围内运作。

产品特点 Features
  • 响应时间仅 1µs 的快速电路断路器
  • 三种可选电路断路器门限
  • 无需检测电阻器
  • 双级过流故障保护
  • 0V 至 6V 的负载电压控制范围
  • 用于外部 N 沟道 FET 的高压侧驱动器
  • 欠压闭锁
  • 当电路断路器进入待命状态时 READY 引脚发出指示信号
  • 采用小外形塑料 (3mm x 2mm) DFN 封装
参数

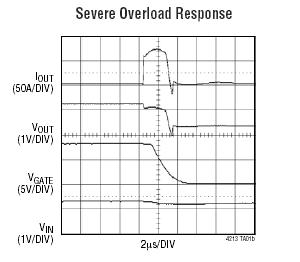

LTC4213 参数
应用
  • 电子电路断路器
  • 高压侧开关
  • 热板插拨
典型应用图
LTC4213 典型应用
LTC4213 订购信息和价格参考Package Variations and Pricing
器件型号 封装 引脚 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量) *
LTC4213CDDB DFN 8 C $2.23
LTC4213CDDB#PBF DFN 8 C $2.23
LTC4213CDDB#TR DFN 8 C $2.23 $1.56
LTC4213CDDB#TRM DFN 8 C $2.23 $1.58
LTC4213CDDB#TRMPBF DFN 8 C $2.23 $1.58
LTC4213CDDB#TRPBF DFN 8 C $2.23 $1.56
LTC4213IDDB DFN 8 I $2.57
LTC4213IDDB#PBF DFN 8 I $2.57
LTC4213IDDB#TR DFN 8 I $2.66 $1.86
LTC4213IDDB#TRM DFN 8 I $2.57 $1.88
LTC4213IDDB#TRMPBF DFN 8 I $2.57 $1.88
LTC4213IDDB#TRPBF DFN 8 I $2.66 $1.86
LTC4213 数据手册及相关资料下载
  1. 数据手册(英文) : LTC4213 - No RSENSE Electronic Circuit Breaker.PDF
  2. 设计要点 (中文) : DN402 - 小型 DFN 封装的电子电路断路器免除了检测电阻器.PDF
  3. 可靠性数据 : R421 Reliability Data .PDF
  4. 产品选型卡 : Low Voltage Hot Swap Controllers.PDF
