LTC4215 具有 I2C 兼容型监视功能的热插拨控制器

LTC®4215/LTC4215-2 热插拨 (Hot SwapTM) 控制器允许电路板在带电背板上安全地插入和拨出。利用一个外部 N 沟道通路晶体管,可使电路板电源电压和浪涌电流以一个可调斜率的斜坡上升。一个 I2C 接口和板载 ADC 实现监控负载电流、电压和故障状态。

该器件具有可调折返电流限制功能和一个用于设定浪涌电流的 dI/dt  的软起动引脚。一个 I2C 接口可以把器件配置成在 LTC4215 检测到一个电流限制故障之后锁断或自动再起动。

该控制器还具有一些附加功能,包括:在发生故障时中断主机、在输出电源良好时进行通报、检测负载板卡的插拨、以及在板卡插入时自动上电或等待一个 I2C  指令来接通器件。

产品特点 Features
  • 允许电路板在带电的背板上安全地插入
  • 8 位 ADC 负责监视电流和电压
  • I2C/SMBus 接口
  • 宽工作电压范围:2.9V 至 15V
  • 20us (LTC4215) 或 420us (LTC4215-2) 电路断路器超时
  • dI/dt 的控制软起动
  • 用于外部 N 沟道 MOSFET 的高压侧驱动
  • 无需外部栅极电容器
  • 输入过压/欠压保护
  • 在故障之后可任选锁断或自动重试
  • 在故障之后向主机发出报警信号
  • 具有折返功能的浪涌电流限制
  • 采用 24 引脚 (4mm x 5mm) QFN 封装
  • LTC4215 还提供 16 引脚窄式 SSOP 封装
应用
  • 带电电路板插拨
  • 电子电路断路器
  • 计算器、服务器
  • 平台管理
典型应用图

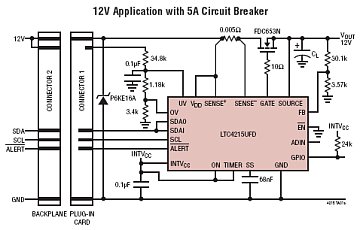

LTC4215 典型应用
参数

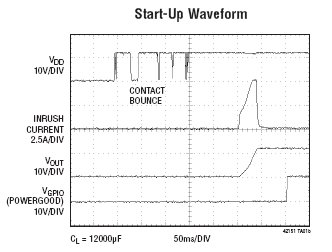

LTC4215 参数
