LTC4218 热插拔控制器
LTC®4218 是一款热插拔 (Hot SwapTM) 控制器，允许电路板在带电背板上安全地插入和拔出。一个内部高压侧开关驱动器负责控制一个用于 2.9V 至 26.5V 电源电压的外部 N 沟道 MOSFET 栅极。一个专用的 12V 版本 (LTC4218-12) 包含预设的 12V 特殊门限，而标准器件 LTC4218 则提供了可调门限。
LTC4218 提供了一个准确的 (5%) 电流限值和电流折返限制功能。电流限制门限可以采用一个外部引脚进行动态调整。附加功能包括一个负责放大检测电压 (旨在执行以地为参考电位的电流检测) 的电流监视器输出。另外，该器件还提供了过压、欠压和电源良好监视功能。
产品特点 Features

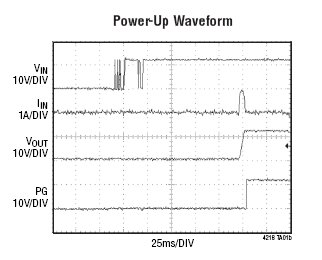

参数 |
应用

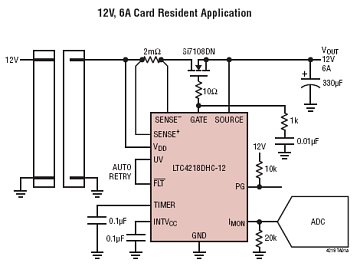

典型应用图 |
LTC4218 订购信息和价格参考Package Variations and Pricing
| 器件型号 | 封装 | 引脚 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
| LTC4218CDHC-12#PBF | DFN | 16 | C | $3.79 | $2.65 |
| LTC4218CDHC-12#TRPBF | DFN | 16 | C | $2.71 | |
| LTC4218CGN#PBF | SSOP | 16 | C | $3.79 | $2.65 |
| LTC4218CGN#TRPBF | SSOP | 16 | C | $2.71 | |
| LTC4218IDHC-12#PBF | DFN | 16 | I | $4.35 | $3.05 |
| LTC4218IDHC-12#TRPBF | DFN | 16 | I | $3.11 | |
| LTC4218IGN#PBF | SSOP | 16 | I | $4.35 | $3.05 |
| LTC4218IGN#TRPBF | SSOP | 16 | I | $3.11 |
LTC4218 数据手册及相关资料下载
- 数据手册(英文) : LTC4218 - Hot Swap Controller.PDF
- 可靠性数据 : R536 Reliability Data .PDF
- 产品选型卡 : Low Voltage Hot Swap Controllers.PDF
