LTC4221 具双速、双级故障保护能力的双通道热插拔控制器/电源排序器
LTC®4221 是一款两通道热插拔 (Hot SwapTM) 控制器，允许电路板在带电背板上安全地插入和拔出。该器件采用两个独立的高端栅极驱动器来控制两个外部 N 沟道传输晶体管，可利用电流折返功能来使输出电压斜坡上升，以限制启动期间的浪涌电流。在 GATE 引脚上无需布设外部补偿电容器。对于 2.7V 至 13.5V (通道 1) 和 1V 至 13.5V (通道 2) 的电源电压，可通过配置使两个通道独立或同时斜坡上升和下降。
每个通道具有两个电流限值比较器，用于在启动周期之后提供双级和双速过流电路断路器保护。如果任何电流检测电压超过 100mV 的持续时间达 1μs 或超过 25mV 且持续时间达到了超时延迟 (该延迟由 FILTER 引脚上的 CFILTER 来设定)，则 FAULT 锁存器被设定，而且两个 GATE 引脚均被拉至低电平。
FB 引脚负责监视各自通道的输出电压，并提供 PWRGD 比较器的输入以及过压保护功能。
产品特点 Features
参数 |
应用

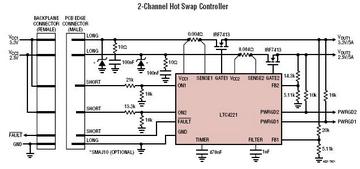

典型应用图 |
LTC4221 订购信息和价格参考Package Variations and Pricing
| 器件型号 | 封装 | 引脚 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
| LTC4221CGN | SSOP | 16 | C | $4.05 | $3.10 |
| LTC4221CGN#PBF | SSOP | 16 | C | $4.05 | $3.10 |
| LTC4221CGN#TR | SSOP | 16 | C | $3.16 | |
| LTC4221CGN#TRPBF | SSOP | 16 | C | $3.16 | |
| LTC4221IGN | SSOP | 16 | I | $4.95 | $3.70 |
| LTC4221IGN#PBF | SSOP | 16 | I | $4.95 | $3.70 |
| LTC4221IGN#TR | SSOP | 16 | I | $3.76 | |
| LTC4221IGN#TRPBF | SSOP | 16 | I | $3.76 |
LTC4221 数据手册及相关资料下载
- 数据手册(英文) : LTC4221 - Dual Hot Swap Controller/Power Sequencer with Dual Speed, Dual Level Fault Protection.PDF
- 可靠性数据 : R536 Reliability Data .PDF
- 产品选型卡 : Low Voltage Hot Swap Controllers.PDF
