LTC4223 用于高级夹层卡的双路电源热插拔控制器
LTC®4223 正电压热插拔 (Hot SwapTM) 控制器允许在带电的 AMC 或 MicroTCA 背板上安全地进行电路板的插拔操作。它利用一个外部 N 沟道 MOSFET 来控制主 12V 电源，并采用一个集成开关来控制 3.3V 辅助电源。12V 输出的斜坡速率是可调的，并包括浪涌电流限制功能。另外，还利用一个快速动作电流限制电路和一个准确度为 5% 的定时电路断路器对 12V 输出提供了短路故障保护。3.3V 输出包括软起动和过流保护功能。
LTC4223 具有一个用于 12V 电源的电流监视器输出，并负责报告两个电源的故障和良好工作状态。它还可检测板卡的插拔，并实现了对 12V 电源输出和 3.3V 电源输出的独立控制。LTC4223-1 具有一个锁断电路断路器，而 LTC4223-2则提供了故障之后的自动重试。
产品特点 Features

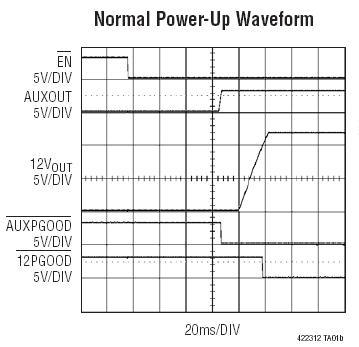

参数 |
应用

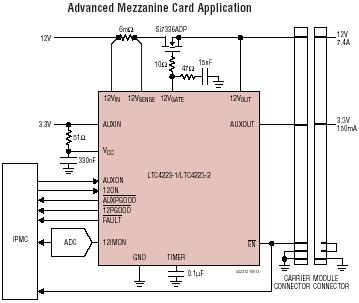

典型应用图 |
LTC4223 订购信息和价格参考Package Variations and Pricing
| 器件型号 | 封装 | 引脚 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
| LTC4223CDHD-1#PBF | DFN | 16 | C | $2.79 | $1.95 |
| LTC4223CDHD-1#TRPBF | DFN | 16 | C | $2.01 | |
| LTC4223CDHD-2#PBF | DFN | 16 | C | $2.79 | $1.95 |
| LTC4223CDHD-2#TRPBF | DFN | 16 | C | $2.01 | |
| LTC4223CGN-1#PBF | SSOP | 16 | C | $2.79 | $1.95 |
| LTC4223CGN-1#TRPBF | SSOP | 16 | C | $2.01 | |
| LTC4223CGN-2#PBF | SSOP | 16 | C | $2.79 | $1.95 |
| LTC4223CGN-2#TRPBF | DFN | 16 | C | $2.01 | |
| LTC4223IDHD-1#PBF | DFN | 16 | I | $3.34 | $2.34 |
| LTC4223IDHD-1#TRPBF | DFN | 16 | I | $2.40 | |
| LTC4223IDHD-2#PBF | DFN | 16 | I | $3.34 | $2.35 |
| LTC4223IDHD-2#TRPBF | DFN | 16 | I | $2.40 | |
| LTC4223IGN-1#PBF | SSOP | 16 | I | $3.34 | $2.34 |
| LTC4223IGN-1#TRPBF | SSOP | 16 | I | $2.40 | |
| LTC4223IGN-2#PBF | SSOP | 16 | I | $3.34 | $2.34 |
| LTC4223IGN-2#TRPBF | SSOP | 16 | I | $2.40 |
LTC4223 数据手册及相关资料下载
- 数据手册(英文) : LTC4223-1/LTC4223-2 - Dual Supply Hot Swap Controller for Advanced Mezzanine Card.PDF
- 设计要点 (中文) : DN437 - 热插拔解决方案符合 AMC 和 MicroTCA 标准.PDF
- 可靠性数据 : R536 Reliability Data .PDF
- 产品选型卡 : Low Voltage Hot Swap Controllers.PDF
