LTC4227-1 双通道理想二极管和单通道热插拔控制器

LTC®4227 通过控制外部 N 沟道 MOSFET 为两个电源轨提供了理想二极管和热插拔 (Hot SwapTM) 功能。起理想二极管作用的 MOSFET 替代了两个高功率肖特基二极管及相关联的散热器,从而节省了功率和电路板面积。一个热插拔控制 MOSFET 通过限制浪涌电流而允许在带电背板上安全地进行电路板的插拔操作。另外,还利用快速动作电流限制和内部定时电路断路器对电源输出提供了针对短路故障的保护。

LTC4227 可调节 MOSFET 两端的正向压降,以确保实现从一个电源至另一个电源的无振荡平滑电流转移。理想二极管快速接通以减小电源切换期间的负载电压降。倘若输入电源发生故障或者短路,则快速关断能够最大限度地减小反向瞬态电流。

LTC4227 可提供接通 / 关断控制,并报告电源的故障及良好运行状态。LTC4227-1 具有一个锁断电路断路器,而 LTC4227-2 则提供了故障之后的自动重试功能。

产品特点 Features
  • 用于冗余电源的电源通路和浪涌电流控制
  • 功率肖特基二极管的低损耗替代方案
  • 允许在带电背板上安全地进行电路板的插拔操作
  • 2.9V 至 18V 工作范围
  • 可控制 N 沟道 MOSFET
  • 可在 ≤1μs 的时间里实现对峰值故障电流的限制
  • 0.5μs 的接通和反向关断时间
  • 可调的电流限值和电路断路器
  • 无振荡的平滑切换
  • 可调的电流限制故障延迟
  • 故障和电源状态输出
  • LTC4227-1:在发生故障之后锁断
  • LTC4227-2:在发生故障之后自动重试
  • 20 引脚 4mm x 5mm QFN 封装和 16 引脚 SSOP 封装
应用
  • 冗余电源
  • 电源保持
  • 计算机系统和服务器
  • 电信网络

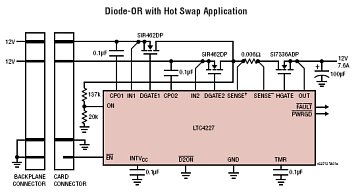

典型应用图
LTC4227 典型应用
参数
LTC4227 参数
LTC4227-1 订购信息和价格参考Package Variations and Pricing
器件型号 封装 引脚 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量) *
LTC4227CGN-1#PBF SSOP 16 C $4.87 $3.41
LTC4227CGN-1#TRPBF SSOP 16 C $3.47
LTC4227CGN-2#PBF SSOP 16 C $4.87 $3.41
LTC4227CGN-2#TRPBF SSOP 16 C $3.47
LTC4227CUFD-1#PBF QFN 20 C $4.87 $3.41
LTC4227CUFD-1#TRPBF QFN 20 C $3.47
LTC4227CUFD-2#PBF QFN 20 C $4.87 $3.41
LTC4227CUFD-2#TRPBF QFN 20 C $3.47
LTC4227IGN-1#PBF SSOP 16 I $5.36 $3.75
LTC4227IGN-1#TRPBF SSOP 16 I $3.81
LTC4227IGN-2#PBF SSOP 16 I $5.36 $3.75
LTC4227IGN-2#TRPBF SSOP 16 I $3.81
LTC4227IUFD-1#PBF QFN 20 I $5.36 $3.75
LTC4227IUFD-1#TRPBF QFN 20 I $3.81
LTC4227IUFD-2#PBF QFN 20 I $5.36 $3.75
LTC4227IUFD-2#TRPBF QFN 20 I $3.81
LTC4227-1 数据手册及相关资料下载
  1. 数据手册(英文) : LTC4227-1/LTC4227-2 - Dual Ideal Diode and Single Hot Swap Controller.PDF
  2. 可靠性数据 : R536 Reliability Data .PDF
  3. 产品选型卡 : Ideal Diode Controllers.PDF
