LTC4242 用于PCI Express 的 双插槽热插拨控制器

LTC®4242 热插拨 (Hot Swap™) 控制器允许对 PCI Express 背板进行电路板的安全插拨 (针对两个独立插槽)。外部 N 沟道晶体管负责控制 12V 和 3.3V 电源,而集成开关则用于控制 3.3V 辅助电源。12V 和 3.3V 电源均能够调整上电斜率。双级电路断路器和快速有源限流电路可保护所有电源免遭过流故障的损坏。

布设在 VCC 引脚的电源滤波器使 LTC4242 能够承受电源瞬变。EN 输入负责检测 PCI Express 插槽中是否有板卡插入。FAULT 和 AUXFAULT 输出分别用于在主电源和辅助电源上出现过流时向系统发出警示信号。PGOOD 和 AUXPGOOD 输出则负责指示正确的主电源和辅助电源输出。

产品特点 Features
  • 允许电路板在带电的 PCI Express® 背板上安全地插拨
  • 可控制两个独立的 PCI Express 插槽
  • 主电源和辅助电源的独立控制
  • 为 12V 电源输入引脚提供了 20V 的额定电压保护
  • 集成 0.25Ω AUX 开关
  • 不超过 1µs 的故障限
  • 强制接通测试模式
  • 可调电源电压加电斜率
  • N 沟道 MOSFET 的高压侧驱动器
  • 热停机保护
  • 采用 38 引脚 QFN 和 36 引脚 SSOP 封装
参数

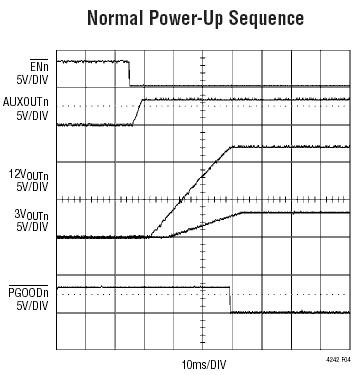

LTC4242 参数
应用
  • 基于 PCI Express 的 PC 和服务器
  • 面向三路电源系统的热插拨应用

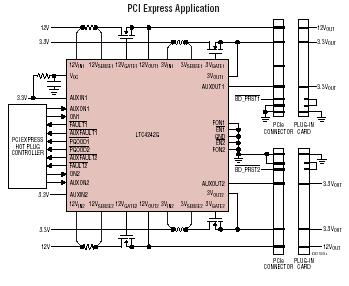

典型应用图
LTC4242 典型应用
LTC4242 订购信息和价格参考Package Variations and Pricing
器件型号 封装 引脚 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量) *
LTC4242CG SSOP 38 C $4.71 $3.30
LTC4242CG#PBF SSOP 38 C $4.71 $3.30
LTC4242CG#TR SSOP 36 C $3.36
LTC4242CG#TRPBF SSOP 38 C $3.36
LTC4242CUHF QFN 38 C $4.71 $3.30
LTC4242CUHF#PBF QFN 38 C $4.71 $3.30
LTC4242CUHF#TR QFN 38 C $3.36
LTC4242CUHF#TRPBF QFN 38 C $3.36
LTC4242IG SSOP 38 I $5.64 $3.96
LTC4242IG#PBF SSOP 38 I $5.64 $3.96
LTC4242IG#TR SSOP 36 I $4.02
LTC4242IG#TRPBF SSOP 36 I $4.02
LTC4242IUHF QFN 38 I $5.64 $3.96
LTC4242IUHF#PBF QFN 38 I $5.64 $3.96
LTC4242IUHF#TR QFN 38 I $4.02
LTC4242IUHF#TRPBF QFN 38 I $4.02
LTC4242 数据手册及相关资料下载
  1. 数据手册(英文) : LTC4242 - Dual Slot Hot Swap Controller for PCI Express.PDF
  2. 可靠性数据 : R536 Reliability Data .PDF
  3. 产品选型卡 : Low Voltage Hot Swap Controllers.PDF
