LTC4365 UV、OV 和电源反向保护控制器
LTC®4365 可为那些电源输入电压有可能过高、过低、甚至为负值的应用提供保护。该器件通过控制一对外部 N 沟道 MOSFET 的栅极电压来实现这种保护功能，以确保输出处于一个安全的工作范围之内。
LTC4365 能承受 -40V 至 60V 的电压，并具有一个 2.5V 至 34V 的工作范围，而在正常运作中的电流消耗仅为 125μA。
两个比较器输入采用一个外部阻性分压器提供了过压 (OV) 和欠压 (UV) 设定点的配置。一个停机引脚负责提供用于使能和停用 MOSFET 以及将器件置于一种低电流停机状态的外部控制。一个故障输出可提供被拉至低电平的 GATE 引脚状态。当器件处于停机状态或输入电压超出了 UV 和 OV 设定点的范围时，将指示有故障发生。
产品特点 Features
参数 |
应用

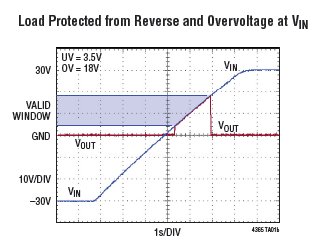

典型应用图 |
LTC4365 订购信息和价格参考Package Variations and Pricing
| 器件型号 | 封装 | 引脚 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
| LTC4365CDDB#PBF | DFN | 8 | C | $2.18 | |
| LTC4365CDDB#TRMPBF | DFN | 8 | C | $2.18 | $1.54 |
| LTC4365CDDB#TRPBF | DFN | 8 | C | $2.13 | $1.49 |
| LTC4365CTS8#PBF | SOT | 8 | C | $2.18 | |
| LTC4365CTS8#TRMPBF | SOT | 8 | C | $2.18 | $1.54 |
| LTC4365CTS8#TRPBF | SOT | 8 | C | $2.13 | $1.49 |
| LTC4365HDDB#PBF | DFN | 8 | H | $2.63 | |
| LTC4365HDDB#TRMPBF | DFN | 8 | H | $2.63 | $1.85 |
| LTC4365HDDB#TRPBF | DFN | 8 | H | $2.58 | $1.80 |
| LTC4365HTS8#PBF | SOT | 8 | H | $2.63 | |
| LTC4365HTS8#TRMPBF | SOT | 8 | H | $2.63 | $1.85 |
| LTC4365HTS8#TRPBF | SOT | 8 | H | $2.58 | $1.80 |
| LTC4365IDDB#PBF | DFN | 8 | I | $2.36 | |
| LTC4365IDDB#TRMPBF | DFN | 8 | I | $2.39 | $1.69 |
| LTC4365IDDB#TRPBF | DFN | 8 | I | $2.34 | $1.64 |
| LTC4365ITS8#PBF | SOT | 8 | I | $2.39 | |
| LTC4365ITS8#TRMPBF | SOT | 8 | I | $2.39 | $1.69 |
| LTC4365ITS8#TRPBF | SOT | 8 | I | $2.34 | $1.64 |
LTC4365 数据手册及相关资料下载
- 数据手册(英文) : LTC4365 - UV, OV and Reverse Supply Protection Controller.PDF
- 可靠性数据 : R547 Reliability Data .PDF
- 产品选型卡 : High Voltage Surge Stoppers.PDF
- 产品选型卡 : Overvoltage Surge Protectors.PDF
