LTC5585 具 IIP2 和 DC 偏移控制功能的宽带 IQ 解调器

LTC®5585 是一款直接转换正交解调器，专为 700MHz 至 3GHz 频率范围内的高线性度接收器应用而优化。该器件也可在 400MHz 至 700MHz 以及 3GHz 至 4GHz 的频率范围内使用，而性能则有所降低。它适合于那些将一个 RF 信号直接转换为具 530MHz 或更高带宽的 I 和 Q 基带信号的通信接收机。LTC5585 内置平衡 I 和 Q 混频器、LO 缓冲放大器和一个精准的高频正交移相器。集成型片内宽带变压器可利用简单的片外 L-C 匹配处理在 RF 输入端上提供一个单端接口。此外，LTC5585 还提供了 4 个用于 IIP2 和 DC 偏移校正的模拟控制电压接口引脚，从而极大地简化了系统校准。

LTC5585 的高线性度可为接收机提供出色的无寄生动态范围。这款直接转换解调器能免除增设中频 (IF) 信号处理的需要以及对应的镜频滤波与 IF 滤波要求。这些 I/Q 输出可直接连接至通道选择滤波器 (LPF) 或基带放大器。

产品特点 Features
  • 700MHz 至 3GHz 工作频率
  • 高 IIP3：28.7dBm (在 700MHz)，25.7dBm (在 1.95GHz)
  • 高 IIP2：70dBm (在 700MHz)，60dBm (在 1.95GHz)
  • 用户可调 IIP2 高达 80dBm
  • 用户可调 DC 失调置零
  • 高输入 P1dB：16dBm (在 1950MHz)
  • 530MHz 或更高的 I/Q 带宽
  • 镜频抑制：43dBm (在 1950MHz)
  • 噪声指数：13.5dB (在 700MHz)
    12.7dB (在 1.95GHz)
  • 转换增益：2.0dB (在 700MHz)
    2.4dB (在 1.95GHz)
  • 具片内变压器的单端 RF
  • 停机模式
  • 工作温度范围 (TC)：-40°C 至 105°C
  • 24 引脚 4mm x 4mm QFN 封装
应用
  • LTE / W-CDMA / TD-SCDMA 基站接收机
  • 宽带 DPD 接收机
  • 点对点宽带无线电设备
  • 高线性度直接转换 I/Q 接收机
  • 镜频抑制接收机
典型应用图

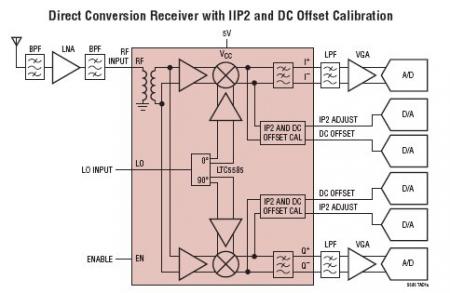

LTC5585 典型应用
参数
LTC5585 参数
LTC5585 订购信息和价格参考Package Variations and Pricing
器件型号 封装 引脚 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量) *
LTC5585IUF#PBF QFN 24 I $8.07 $5.65
LTC5585IUF#TRPBF QFN 24 I $5.71
LTC5585 数据手册及相关资料下载
  1. 数据手册 (英文) : LTC5585 - Wideband IQ Demodulator with IIP2 and DC Offset Control.PDF
