LTC6255 6.5MHz、65μA、高效、轨至轨 I/O 运放
LTC®6255 / LTC6256 / LTC6257 是单路 / 双路 / 四路运算放大器，具有低噪声、低功率、低电源电压、轨至轨输入和输出。这些器件可在采用高达 100nF 的容性负载时提供稳定的单位增益。它们拥有 6.5MHz 增益带宽乘积、1.8V/μs 转换速率，而且在采用 1.8V 至 5.25V 电源电压运作时，每个放大器仅消耗 65μA 的电源电流。低电源电流、低电源电压、高增益带宽乘积与低噪声的组合使 LTC6255 系列在众多具有相似电源电流的轨至轨输入 / 输出运放产品当中别具一格。这些运算放大器非常适合于低功率和低噪声应用。
对于那些需要断电功能的应用，采用 S6 和 MS10 封装的 LTC6255 和 LTC6256 提供了停机引脚，该引脚负责将电流消耗降低至 7μA (最大值)。
LTC6255 系列可用作众多市售运放的直接替代产品，以减少功耗或改善输入 / 输出范围和性能。
产品特点 Features
封装 |
应用

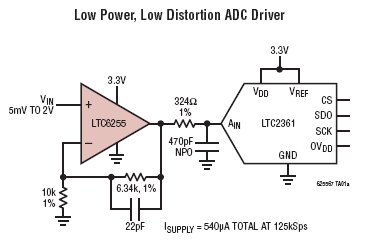

典型应用图
参数 |
LTC6255 订购信息和价格参考Package Variations and Pricing
| 器件型号 | 封装 | 引脚 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) * |
| LTC6255CS6#PBF | SOT | 6 | C | $2.16 | |
| LTC6255CS6#TRMPBF | SOT | 6 | C | $2.16 | $1.56 |
| LTC6255CS6#TRPBF | SOT | 6 | C | $2.16 | $1.51 |
| LTC6255HS6#PBF | SOT | 6 | H | $2.68 | |
| LTC6255HS6#TRMPBF | SOT | 6 | H | $2.68 | $1.93 |
| LTC6255HS6#TRPBF | SOT | 6 | H | $2.68 | $1.88 |
| LTC6255IS6#PBF | SOT | 6 | I | $2.47 | |
| LTC6255IS6#TRMPBF | SOT | 6 | I | $2.47 | $1.78 |
| LTC6255IS6#TRPBF | SOT | 6 | I | $2.47 | $1.73 |
LTC6255 数据手册及相关资料下载
- 数据手册(英文) : LTC6255/LTC6256/LTC6257 - 6.5MHz, 65μA Power Efficient Rail-to-Rail I/O Op Amps.PDF
- 设计要点 (英文) : DN502 - Matched Resistor Networks for Precision Amplifier Applications.PDF
- 可靠性数据 : R532 Reliability Data .PDF
