LTM8045 具高达 700mA 输出电流的负输出或 SEPIC μModule DC/DC 转换器

LTM®8045 是一款 μModule® (微型模块) DC/DC 转换器,其可通过简单地把适当的输出电压轨接地而配置为 SEPIC 或负输出转换器。在 SEPIC 配置中,经调节的输出电压可以高于、低于或等于输入电压。LTM8045 内置了功率器件、电感器、控制电路和无源组件。仅需采用输入和输出电容器、以及小电阻器以设定输出电压和开关频率便可实现完整的设计。可以采用其他的组件来控制软起动和欠压闭锁。

LTM8045 采用紧凑 (6.25mm x 11.25mm) 模压树脂球栅阵列 (BGA) 封装,适合采用标准的表面贴装设备来进行自动化装配。LTM8045 符合 RoHS 标准。

产品特点 Features
  • SEPIC 或负输出拓扑
  • 宽输入电压范围:2.8V 至 18V
  • 在 VIN = 12V、VOUT = 2.5V 或 -2.5V 时可提供高达 700mA 的输出电流
  • 在 VIN = 12V、VOUT = 15V 或 -15V 时可提供高达 375mA 的输出电流
  • 2.5V 至 15V 或 -2.5V 至 -15V 输出电压
  • 可选的开关频率:200kHz 至 2MHz
  • 可编程 Soft-Start™
  • 可由用户配置的欠压闭锁
  • 6.25mm x 11.25mm x 4.92mm BGA 封装
参数

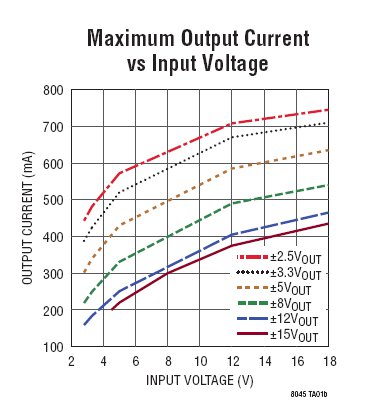

LTM8045 参数
应用
  • 电池供电型稳压器
  • 局部负电压稳压器
  • 低噪声放大器电源
典型应用图

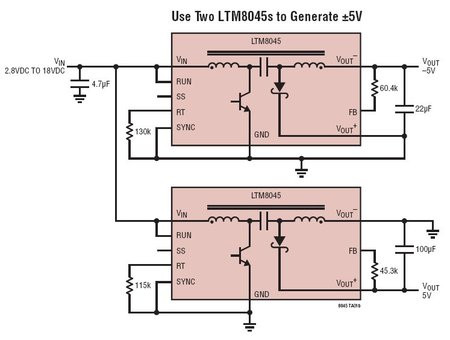

LTM8045 典型应用
LTM8045 订购信息和价格参考Package Variations and Pricing
器件型号 封装 引脚 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量) *
LTM8045EY#PBF BGA 40 E $9.96  $6.97
LTM8045IY#PBF BGA 40 I $10.96  $7.67
LTM8045MPY#PBF BGA 40 MP $19.96  $13.97
演示电路板
器件型号 描述
DC1533A LTM8045 Demo Board | Inverting or SEPIC uModule Converter with Up to 700mA Output Current
LTM8045 数据手册及相关资料下载
  1. 数据手册(英文) : LTM8045 - Inverting or SEPIC μModule DC/DC Converter with Up to 700mA Output Current.PDF
  2. 应用指南 (英文) : AN117 - DC/DC uModule Regulator Printed Circuit Board Design Guidelines.PDF
  3. 设计要点 (英文) : DN1021 - How to Produce Negative Output Voltages from Positive Inputs Using a uModule Step-Down Regulator.PDF
  4. 可靠性数据 : R598 Reliability Data .PDF
