太阳能用IPM 高速智能功率模块

第5代S1系列IPM 高速智能功率模块
第3代IPM 高速智能功率模块
V系列IPM 高速智能功率模块
600V S-DASH系列IPM 高速智能功率模块
1200V S-DASH系列IPM 高速智能功率模块
第5代L1系列IPM 高速智能功率模块
第5代L系列IPM 高速智能功率模块
CB系列IPM 高速智能功率模块
太阳能用IPM 高速智能功率模块
TypeNo. V_CES (V) I_C (A) Isolation Voltage (V) P_C (W) V_CEsat (V) V_F (V) Connection DataSheet 数据手册
PM50B4LA060 600.0(max) 50.0(max) 2500.0(min) 131.0(max) 1.7 2.2 A PM50B4LA060
PM50B4LB060 600.0(max) 50.0(max) 2500.0(min) 131.0(max) 1.7 2.2 A PM50B4LB060
PM50B5LA060 600.0(max) 50.0(max) 2500.0(min) 131.0(max) 1.7 2.2 B PM50B5LA060
PM50B5LB060 600.0(max) 50.0(max) 2500.0(min) 131.0(max) 1.7 2.2 B PM50B5LB060
PM50B6LA060 600.0(max) 50.0(max) 2500.0(min) 131.0(max) 1.7 2.2 C PM50B6LA060
PM50B6LB060 600.0(max) 50.0(max) 2500.0(min) 131.0(max) 1.7 2.2 C PM50B6LB060
PM75B4LA060 600.0(max) 75.0(max) 2500.0(min) 390.0(max) 1.7 2.2 A PM75B4LA060
PM75B4LB060 600.0(max) 75.0(max) 2500.0(min) 390.0(max) 1.7 2.2 A PM75B4LB060
PM75B5LA060 600.0(max) 75.0(max) 2500.0(min) 390.0(max) 1.7 2.2 B PM75B5LA060
PM75B5LB060 600.0(max) 75.0(max) 2500.0(min) 390.0(max) 1.7 2.2 B PM75B5LB060
PM75B6LA060 600.0(max) 75.0(max) 2500.0(min) 390.0(max) 1.7 2.2 C PM75B6LA060
PM75B6LB060 600.0(max) 75.0(max) 2500.0(min) 390.0(max) 1.7 2.2 C PM75B6LB060
VCES(V)   Ic(A)
电路拓扑 50 75
600 4单元 PM50B4LA060 (114KB) PM75B4LA060 (114KB)
H桥 PM50B4LB060 (112KB) PM75B4LB060 (111KB)
5单元 PM50B5LA060 (137KB) PM75B5LA060 (137KB)
H桥 + 斩波×1 PM50B5LB060 (134KB) PM75B5LB060 (134KB)
6单元 PM50B6LA060 (140KB) PM75B6LA060 (140KB)
H桥 + 斩波×2 PM50B6LB060 (138KB) PM75B6LB060 (138KB)

三菱电机第5代智能功率模块——PV-IPM
为人类高效地利用太阳能创造条件

性能特点

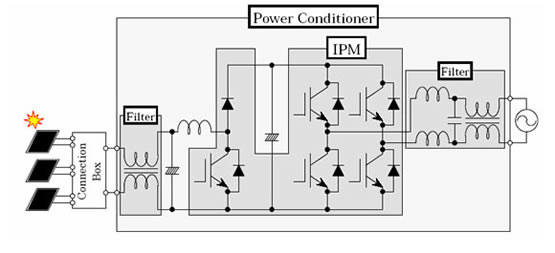

内部功能框图(举例)

产品尺寸
封装尺寸:133mm×66.75mm 120mm×55mm

应用技术支持与电子电路设计开发资源下载
MITSUBISHI 三菱智功率器件产品目录下载 . PDF(中文技术资料)
