STM32F102R4 Mainstream USB Access line, ARM Cortex-M3 MCU with 16 Kbytes Flash, 48 MHz CPU, USB, FS

STM32F102xx小容量USB基本型产品集成了工作频率为48MHz的高性能ARM Cortex™-M3 32位RISC内核、高速嵌入式存储器(16或32K字节的Flash存储器和4或6K字节的SRAM),和大量连至2条APB总线的增强型I/O与外设。 所有产品均带有标准通信接口(1个I²C、1个SPI、1个USB和2个USART)、1个12位ADC和2个16位通用定时器。

STM32F102xx系列的工作温度范围是–40~+85°C,供电电压范围是2.0~3.6V。 适于低功耗应用设计的一组完整的节电模式。

STM32F102xx小容量USB基本型产品采用LQFP48 7 x 7mm和LQFP64 10 x 10mm封装。

技术特性
  • 内核:ARM 32位Cortex™-M3 CPU
    • 48 MHz maximum frequency, 1.25 DMIPS/MHz (Dhrystone 2.1) performance at 0 WS memory access
    • Single-cycle multiplication and hardware division
  • 存储器
    • 16 or 32 Kbytes of Flash memory
    • 4 or 6 Kbytes of SRAM
  • 时钟、复位和电源管理
    • 2.0 to 3.6 V application supply and I/Os
    • POR, PDR and programmable voltage detector (PVD)
    • 4-to-16 MHz crystal oscillator
    • Internal 8 MHz factory-trimmed RC
    • Internal 40 kHz RC
    • PLL for CPU clock
    • 32 kHz oscillator for RTC with calibration
  • 低功耗
    • Sleep, Stop and Standby modes
    • VBAT supply for RTC and backup registers
  • 调试模式
    • Serial wire debug (SWD) and JTAG interfaces
  • DMA
    • 7-channel DMA controller
    • Peripherals supported: timers, ADC, SPIs, I²Cs and USARTs
  • 1个12位、1.2μs A/D转换器(多达16通道)
    • Conversion range: 0 to 3.6 V
    • Temperature sensor
  • 多达51个高速I/O端口
    • 37/51 IOs all mappable on 16 external interrupt vectors and almost all 5 V-tolerant
  • 多达5个定时器
    • Two 16-bit timers, each with up to 4 IC/OC/PWM or pulse counter
    • 2 watchdog timers (Independent and Window)
    • SysTick timer: 24-bit downcounter
  • 多达5个通信接口
    • 1 x I²C interface (SMBus/PMBus)
    • 2 USARTs (ISO 7816 interface, LIN, IrDA capability, modem control)
    • 1 SPI (12 Mbit/s)
    • USB 2.0 full speed interface
  • CRC计算单元、96位唯一ID
  • ECOPACK® 封装

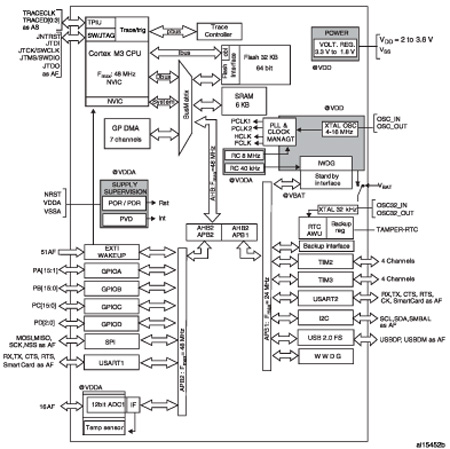

功能框图
STM32F102R4 订购信息
订购型号 产品状态 美金价格 数量 封装 包装形式 温度范围 材料声明
STM32F102R4T6ATR Active 1.7681 1000 LQFP 64 10x10x1.4 Tape And Reel -40 °C-85 °C STM32F102R4T6ATR
STM32F102R4T6A Active 1.7681 1000 LQFP 64 10x10x1.4 Tray -40 °C-85 °C STM32F102R4T6A
