带有可编程逻辑的uPSD3300 系列Turbo 8032微控制器
ST 意法 uPSD系列单片机选购指南
| 器件 |
概述 |
拥有4周期8032内核,性能高达10 MIP。不带有USB,但增添了SPI通道和IrDA支持。另外,uPSD3300支持板上JTAG串行调试。Turbo uPSD3300系列将功能强大的8051级微控制器与灵活的存储器架构、可编程逻辑以及丰富的外设(包括模拟和监控功能)结合起来,形成了面向嵌入式控制的理想片上系统(SoC)。
关键特性:
- 快速40MHz 4周期指令Turbo 8032 MCU核
- 最大256KB闪存加上32KB二级闪存
- 32KB SRAM(备用电池支持)
- 通过JTAG进行片上调试
- 通过JTAG进行系统内编程
- 片上可编程逻辑
- 增强型可编程计数器阵列(PCA)
- I²C、UART(x2)、SPI和IrDA接口
- 10位ADC
|
关键优越性
- 两倍于标准8032核的性能
- 双重独立闪存支持现场编程和EEPROM仿真
- 面向串行通信提供充足的缓冲存储
- 无需价格高昂的外部硬件仿真器
- 无需插槽和预编程存储器以及逻辑器件
- 无需小型PLD、PAL和74xxx系列分立逻辑器件
- 将计数器/计时器的数量从3个扩展至9个,并且增强了PWM功能
- 可与几乎所有MCU外设连接!
- 快达6usec的转换速率可获得166KHz的采样率
|
|
| uPSD3312D |
|
| uPSD3312DV |
|
| uPSD3333D |
|
| uPSD3333DV |
uPSD33xx (Turbo Series) Fast 8032 MCU with Programmable Logic |
| uPSD3334D |
|
| uPSD3334DV |
|
| uPSD3354D |
|
| uPSD3354DV |
|
uPSD3300 单片机概述
uPSD3300:编逻辑和USB的Turbo 8032微控制器,采用可编系统器件(PSD)结构,有两组同时读-写操作的闪存,SRAM,可编逻辑以及有丰富外设的8032微控制器核,8032 MCU核的工作频率40MHz,JTAG在系统编程,两个UART以及工业工作温度-40度到85度C,双组闪存有存储器管理功能,主闪存高达256KB,二级闪存高达32KB,片内有可编存储器译码逻辑,擦除大于100K次,15年保存周期,SRAM多达32KB,用作XDATA或代码,具有JTAG调试和在系统编程(ISP),16个宏单元的结构相似于工业标准22V10 PLD,可用PLD器件创建移位器,计数器,片选,胶合逻辑,16位可编计数器阵列(PCA),外设特性:包括8个10位ADC通道,10us转换,高达800kHz的I²C主/从总线控制器,SPI主总线控制器以及监视功能,MCU/闪存的工作电压3.3V+/-10%或闪存5.0V+/-10%和MCU3.3V+/-10%,TQFP52或TQFP80封装,可用在消费类电子和通信设备以及工业控制
具有USB和可编程逻辑功能的高速8032微控制器uPSD家族,uPSD 是基于8032微控制器内核的8位微控制器家族。uPSD拥有灵活的存储器结构、可编程逻辑、丰富的外设集合,其中包括具有USB和JTAG调试/仿真功能的产品系列。这些特性:,再加上模拟与监控器功能,使得uPSD成为各种嵌入式控制应用的理想解决方案。

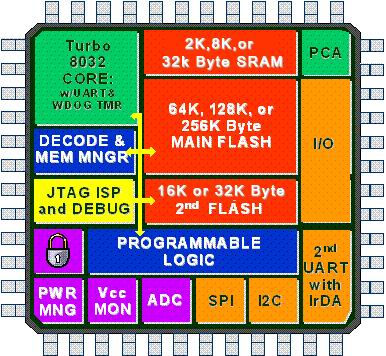

- uPSD3300内部结构 .jpg

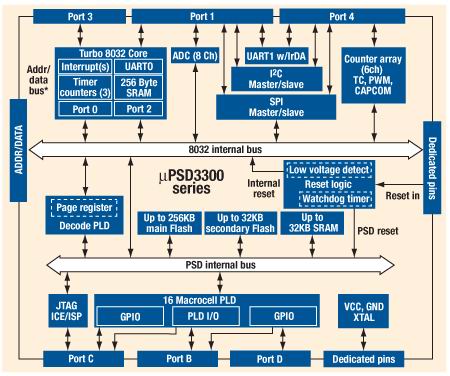

- uPSD3300功能框图 .jpg
uPSD3300 单片机性能
快速增强的8032 MCU
- 先进的 8032内核: 4clocks每机器周期 ; pre-fetch queue; branching cache
- 10 MIPs @ 40MHz 5.0V Vcc
- 8 MIPs @ 40MHz, 3.3V Vcc
- 8032内核 支持第三方开发工具
- 内部时钟分频更加省电
- 3个8032的16位定时器以及外部中断
- 双XDATA 指针 w/自动增/减
双 Flash 存储器统一内存管理
- 真实的“读/写”时序
- 主Flash : 最多256KB
- 第二Flash: 最多32KB
- 10万次擦写寿命,15 年保存时间
- 片上可编程存储器译码器
- 模拟EEPROM 使用
SRAM静态随机存取记忆体(Static Random Access Memory,SRAM)
- 最多32KB. 可作为XDATA 或程序代码区
- 支持外接后备电池
通过JTAG在线调试或在系统编程 (ISP)
- 设置断点, 跟踪, 单步, 显示、修改存储器或 SFRs. 外部事件触发
- 10-20 秒编程整个芯片
可编程逻辑基本特性:
- 16个宏单元with architecture similar to industry standard 22V10 PLDs
- 可以构成触发器, 计数器, 片选, 组合逻辑键盘, 面板, LCDs 等等
- 使用免费下载的 PSDsoft Express software 快速配置PLD
16-位可编程逻辑阵列 (PCA)
- 两个独立计数模块, 每个有3个16-位 T/C 模块 (共6个)
外设、接口
- 8个10-位 ADC 通道, 10 us转换时间
- 带主/从方式的硬件I²C总线( 800KHz)
- 主SPI 总线控制
系统管理功能
- 看门狗定时器
- Vcc 监控10μs 复位
- Filtered reset input, reset output
工作电压
- 3.3V 系统: Vcc: 3.3V +/- 10% (MCU/Flash)
- 5.0V 系统: Vcc: 5.0V +/- 10% (Flash) and 3.3V +/- 10% (MCU)
工作温度
封装
