首页 > TI 德州仪器 > 处理器 > DSP数字信号处理 > C6000™ DSP 平台

高性能 TMS320C6000™ DSP

高性能 TMS320C6000™ DSP 提供业界最高性能的定点 DSP，非常适合于影像、宽带基础设施和高性能音频应用。

  • TMS320C647x 将 3 个 1GHZ 的内核集成在单一的芯片上，获得了 3GHZ 的性能。
  • TMS320C645x DSP 通过 C64x 内核性能和串行 RapidIO™ 提供更杰出的系统性能
  • TMS320C6414T/15T/16T DSP 采用片上 Viterbi 和 turbo 协处理器、连接和存储器选项。
Part Number Status 数据手册DataSheet下载 Generation CPU Peak MMACS Frequency (MHz) On-Chip L1/SRAM On-Chip L2/SRAM EMIF External Memory Type Supported DMA EMAC Serial RapidIO PCI HPI UTOPIA McBSP McASP I2C SPI Trace Enabled Timers Hardware Accelerators Core Supply (Volts) IO Supply (Volts) Operating Temperature Range (°C) Pin/Package Description
TMS320C6474 新ACTIVE TMS320C6474 TMS320C647x DSP 3 C64x+ 24000 (16-bit) 1000 192 KB (3 x 64 KB per core) 3072 KB 1 32-Bit DDR2 EMIF DDR2 SDRAM 64-Ch EDMA 10/100/1000 1 (two lanes)       2   1   Yes 6 64-Bit GP TCP2,VCP2 0.9 V to 1.2 V SmartReflex 1.8 V, 1.1 V 0 to 100 (case) 561FCBGA 多核数字信号处理器
TMS320C6455-850 ACTIVE TMS320C6455-850 TMS320C645x DSP 1 C64x+ 6800 850 64 KB 2048 KB 1 32-Bit DDR2 EMIF,1 64-Bit EMIFA Async SRAM,DDR2SDRAM,SBSRAM 64-Ch EDMA 10/100/1000 1 1 32-Bit [66/33 MHz] 1 32/16-Bit 1 2   1   Yes 2 64-Bit GP TCP2,VCP2 1.2 V 3.3 V, 1.8 V, 1.5 V, 1.2 V 0 to 90 697FCBGA 定点数字信号处理器
TMS320C6455-720 ACTIVE TMS320C6455-720 TMS320C645x DSP 1 C64x+ 5760 720 64 KB 2048 KB 1 32-Bit DDR2 EMIF,1 64-Bit EMIFA Async SRAM,DDR2SDRAM,SBSRAM 64-Ch EDMA 10/100/1000 1 1 32-Bit [66/33 MHz] 1 32/16-Bit 1 2   1   Yes 2 64-Bit GP TCP2,VCP2 1.2 V 3.3 V, 1.8 V, 1.5 V, 1.2 V 0 to 90 697FCBGA 定点数字信号处理器
TMS320C6455-1200 ACTIVE TMS320C6455-1200 TMS320C645x DSP 1 C64x+ 9600 1200 64 KB 2048 KB 1 32-Bit DDR2 EMIF,1 64-Bit EMIFA Async SRAM,DDR2SDRAM,SBSRAM 64-Ch EDMA 10/100/1000 1 1 32-Bit [66/33 MHz] 1 32/16-Bit 1 2   1   Yes 2 64-Bit GP TCP2,VCP2 1.25 V 3.3 V, 1.8 V, 1.5 V, 1.2 V 0 to 90 697FCBGA 定点数字信号处理器
TMS320C6455-1000 ACTIVE TMS320C6455-1000 TMS320C645x DSP 1 C64x+ 8000 1000 64 KB 2048 KB 1 32-Bit DDR2 EMIF,1 64-Bit EMIFA Async SRAM,DDR2SDRAM,SBSRAM 64-Ch EDMA 10/100/1000 1 1 32-Bit [66/33 MHz] 1 32/16-Bit 1 2   1   Yes 2 64-Bit GP TCP2,VCP2 1.25 V 3.3 V, 1.8 V, 1.5 V, 1.2 V -40 to 105,0 to 90 697FCBGA 定点数字信号处理器
TMS320C6454-850 ACTIVE TMS320C6454-850 TMS320C645x DSP 1 C64x+ 6800 850 64 KB 1048 KB 1 32-Bit DDR2 EMIF,1 64-Bit EMIFA Async SRAM,DDR2SDRAM,SBSRAM 64-Ch EDMA 10/100/1000   1 32-Bit [66/33 MHz] 1 32/16-Bit   2   1   Yes 2 64-Bit GP   1.2 V 3.3 V, 1.8 V, 1.5 V, 1.2 V 0 to 90 697FCBGA TMS320C6454 定点数字信号处理器
TMS320C6454-720 ACTIVE TMS320C6454-720 TMS320C645x DSP 1 C64x+ 5760 720 64 KB 1048 KB 1 32-Bit DDR2 EMIF,1 64-Bit EMIFA Async SRAM,DDR2SDRAM,SBSRAM 64-Ch EDMA 10/100/1000   1 32-Bit [66/33 MHz] 1 32/16-Bit   2   1   Yes 2 64-Bit GP   1.2 V 3.3 V, 1.8 V, 1.5 V, 1.2 V 0 to 90 697FCBGA TMS320C6454 定点数字信号处理器
TMS320C6454-1000 ACTIVE TMS320C6454-1000 TMS320C645x DSP 1 C64x+ 8000 1000 64 KB 1048 KB 1 32-Bit DDR2 EMIF,1 64-Bit EMIFA Async SRAM,DDR2SDRAM,SBSRAM 64-Ch EDMA 10/100/1000   1 32-Bit [66/33 MHz] 1 32/16-Bit   2   1   Yes 2 64-Bit GP   1.25 V 3.3 V, 1.8 V, 1.5 V, 1.2 V -40 to 105,0 to 90 697FCBGA TMS320C6454 定点数字信号处理器
TMS320C6452-900 ACTIVE TMS320C6452-900 TMS320C645x DSP 1 C64x+ 7200 900 64 KB 1408 KB 1 16-Bit EMIFA,1 32-Bit DDR2 EMIF Async SRAM,DDR2SDRAM,SBSRAM 64-Ch EDMA 10/100/1000   1 32-Bit [66/33 MHz] 1 32/16-Bit     1 1 1 Yes 4 64-Bit GP   1.2 V 3.3 V, 1.8 V, 1.2 V 0 to 90 529FCBGA TMS320C6452 数字信号处理器
TMS320C6452-720 ACTIVE TMS320C6452-720 TMS320C645x DSP 1 C64x+ 5760 720 64 KB 1408 KB 1 16-Bit EMIFA,1 32-Bit DDR2 EMIF Async SRAM,DDR2SDRAM,SBSRAM 64-Ch EDMA 10/100/1000   1 32-Bit [66/33 MHz] 1 32/16-Bit     1 1 1 Yes 4 64-Bit GP   1.2 V 3.3 V, 1.8 V, 1.2 V 0 to 90   TMS320C6452 数字信号处理器
TMS320C6416T-850 ACTIVE TMS320C6416T-850 TMS320C6414T/15T/16T DSP 1 C64x 6800 850 32 KB 1024 KB 1 16-Bit,1 64-Bit Async SRAM,SBSRAM,SDRAM 64-Ch EDMA     1 32-Bit 1 32/16-Bit 1 3       Yes 3 32-Bit GP TCP,VCP 1.2 V 3.3 V 0 to 90   定点数字信号处理器
TMS320C6416T-720 ACTIVE TMS320C6416T-720 TMS320C6414T/15T/16T DSP 1 C64x 5760 720 32 KB 1024 KB 1 16-Bit,1 64-Bit Async SRAM,SBSRAM,SDRAM 64-Ch EDMA     1 32-Bit 1 32/16-Bit 1 3       Yes 3 32-Bit GP TCP,VCP 1.2 V 3.3 V 0 to 90   定点数字信号处理器
TMS320C6416T-600 ACTIVE TMS320C6416T-600 TMS320C6414T/15T/16T DSP 1 C64x 4800 600 32 KB 1024 KB 1 16-Bit,1 64-Bit Async SRAM,SBSRAM,SDRAM 64-Ch EDMA     1 32-Bit 1 32/16-Bit 1 3       Yes 3 32-Bit GP TCP,VCP 1.1 V 3.3 V 0 to 90   定点数字信号处理器
TMS320C6416T-1000 ACTIVE TMS320C6416T-1000 TMS320C6414T/15T/16T DSP 1 C64x 8000 1000 32 KB 1024 KB 1 16-Bit,1 64-Bit Async SRAM,SBSRAM,SDRAM 64-Ch EDMA     1 32-Bit 1 32/16-Bit 1 3       Yes 3 32-Bit GP TCP,VCP 1.2 V 3.3 V 0 to 90 532FCBGA 定点数字信号处理器
TMS320C6416-7E3 ACTIVE TMS320C6416-7E3 TMS320C6414T/15T/16T DSP 1 C64x 5760 720 32 KB 1024 KB 1 16-Bit,1 64-Bit Async SRAM,SBSRAM,SDRAM 64-Ch EDMA     1 32-Bit 1 32/16-Bit 1 3       Yes 3 32-Bit GP TCP,VCP 1.4 V 3.3 V 0 to 90 532FCBGA 定点数字信号处理器
TMS320C6416-6E3 ACTIVE TMS320C6416-6E3 TMS320C6414T/15T/16T DSP 1 C64x 4800 600 32 KB 1024 KB 1 16-Bit,1 64-Bit Async SRAM,SBSRAM,SDRAM 64-Ch EDMA     1 32-Bit 1 32/16-Bit 1 3       Yes 3 32-Bit GP TCP,VCP 1.4 V 3.3 V -40 to 105,0 to 90 532FCBGA 定点数字信号处理器
TMS320C6416-5E0 ACTIVE TMS320C6416-5E0 TMS320C6414T/15T/16T DSP 1 C64x 4000 500 32 KB 1024 KB 1 16-Bit,1 64-Bit Async SRAM,SBSRAM,SDRAM 64-Ch EDMA     1 32-Bit 1 32/16-Bit 1 3       Yes 3 32-Bit GP TCP,VCP 1.2 V 3.3 V -40 to 105,0 to 90 532FCBGA 定点数字信号处理器
TMS320C6415T-850 ACTIVE TMS320C6415T-850 TMS320C6414T/15T/16T DSP 1 C64x 6800 850 32 KB 1024 KB 1 16-Bit,1 64-Bit Async SRAM,SBSRAM,SDRAM 64-Ch EDMA     1 32-Bit 1 32/16-Bit 1 3       Yes 3 32-Bit GP   1.2 V 3.3 V 0 to 90 532FCBGA 定点数字信号处理器
TMS320C6415T-720 ACTIVE TMS320C6415T-720 TMS320C6414T/15T/16T DSP 1 C64x 5760 720 32 KB 1024 KB 1 16-Bit,1 64-Bit Async SRAM,SBSRAM,SDRAM 64-Ch EDMA     1 32-Bit 1 32/16-Bit 1 3       Yes 3 32-Bit GP   1.2 V 3.3 V 0 to 90 532FCBGA 定点数字信号处理器
TMS320C6415T-600 ACTIVE TMS320C6415T-600 TMS320C6414T/15T/16T DSP 1 C64x 4800 600 32 KB 1024 KB 1 16-Bit,1 64-Bit Async SRAM,SBSRAM,SDRAM 64-Ch EDMA     1 32-Bit 1 32/16-Bit 1 3       Yes 3 32-Bit GP   1.1 V 3.3 V 0 to 90 532FC/CSP,532FCBGA 定点数字信号处理器
TMS320C6415T-1000 ACTIVE TMS320C6415T-1000 TMS320C6414T/15T/16T DSP 1 C64x 8000 1000 32 KB 1024 KB 1 16-Bit,1 64-Bit Async SRAM,SBSRAM,SDRAM 64-Ch EDMA     1 32-Bit 1 32/16-Bit 1 3       Yes 3 32-Bit GP   1.2 V 3.3 V 0 to 90 532FC/CSP,532FCBGA 定点数字信号处理器
TMS320C6415-7E3 ACTIVE TMS320C6415-7E3 TMS320C6414T/15T/16T DSP 1 C64x 5760 720 32 KB 1024 KB 1 16-Bit,1 64-Bit Async SRAM,SBSRAM,SDRAM 64-Ch EDMA     1 32-Bit 1 32/16-Bit 1 3       Yes 3 32-Bit GP   1.4 V 3.3 V 0 to 90 532FCBGA 定点数字信号处理器
TMS320C6415-6E3 ACTIVE TMS320C6415-6E3 TMS320C6414T/15T/16T DSP 1 C64x 4800 600 32 KB 1024 KB 1 16-Bit,1 64-Bit Async SRAM,SBSRAM,SDRAM 64-Ch EDMA     1 32-Bit 1 32/16-Bit 1 3       Yes 3 32-Bit GP   1.4 V 3.3 V -40 to 105,0 to 90 532FCBGA 定点数字信号处理器
TMS320C6415-5E0 ACTIVE TMS320C6415-5E0 TMS320C6414T/15T/16T DSP 1 C64x 4000 500 32 KB 1024 KB 1 16-Bit,1 64-Bit Async SRAM,SBSRAM,SDRAM 64-Ch EDMA     1 32-Bit 1 32/16-Bit 1 3       Yes 3 32-Bit GP   1.2 V 3.3 V -40 to 105,0 to 90 532FCBGA 定点数字信号处理器
TMS320C6414T-850 ACTIVE TMS320C6414T-850 TMS320C6414T/15T/16T DSP 1 C64x 6800 850 32 KB 1024 KB 1 16-Bit,1 64-Bit Async SRAM,SBSRAM,SDRAM 64-Ch EDMA       1 32/16-Bit   3       Yes 3 32-Bit GP   1.2 V 3.3 V 0 to 90   定点数字信号处理器
TMS320C6414T-720 ACTIVE TMS320C6414T-720 TMS320C6414T/15T/16T DSP 1 C64x 5760 720 32 KB 1024 KB 1 16-Bit,1 64-Bit Async SRAM,SBSRAM,SDRAM 64-Ch EDMA       1 32/16-Bit   3       Yes 3 32-Bit GP   1.2 V 3.3 V 0 to 90   定点数字信号处理器
TMS320C6414T-600 ACTIVE TMS320C6414T-600 TMS320C6414T/15T/16T DSP 1 C64x 4800 600 32 KB 1024 KB 1 16-Bit,1 64-Bit Async SRAM,SBSRAM,SDRAM 64-Ch EDMA       1 32/16-Bit   3       Yes 3 32-Bit GP   1.1 V 3.3 V 0 to 90   定点数字信号处理器
TMS320C6414T-1000 ACTIVE TMS320C6414T-1000 TMS320C6414T/15T/16T DSP 1 C64x 8000 1000 32 KB 1024 KB 1 16-Bit,1 64-Bit Async SRAM,SBSRAM,SDRAM 64-Ch EDMA       1 32/16-Bit   3       Yes 3 32-Bit GP   1.2 V 3.3 V 0 to 90 532FCBGA 定点数字信号处理器
TMS320C6414-7E3 ACTIVE TMS320C6414-7E3 TMS320C6414T/15T/16T DSP 1 C64x 5760 720 32 KB 1024 KB 1 16-Bit,1 64-Bit Async SRAM,SBSRAM,SDRAM 64-Ch EDMA       1 32/16-Bit   3       Yes 3 32-Bit GP   1.4 V 3.3 V 0 to 90 532FCBGA 定点数字信号处理器
TMS320C6414-6E3 ACTIVE TMS320C6414-6E3 TMS320C6414T/15T/16T DSP 1 C64x 4800 600 32 KB 1024 KB 1 16-Bit,1 64-Bit Async SRAM,SBSRAM,SDRAM 64-Ch EDMA       1 32/16-Bit   3       Yes 3 32-Bit GP   1.4 V 3.3 V -40 to 105,0 to 90 532FCBGA 定点数字信号处理器
TMS320C6414-5E0 ACTIVE TMS320C6414-5E0 TMS320C6414T/15T/16T DSP 1 C64x 4000 500 32 KB 1024 KB 1 16-Bit,1 64-Bit Async SRAM,SBSRAM,SDRAM 64-Ch EDMA       1 32/16-Bit   3       Yes 3 32-Bit GP   1.2 V 3.3 V -40 to 105,0 to 90 532FCBGA 定点数字信号处理器
SM320C6415-EP 新ACTIVE SM320C6415-EP TMS320C6414T/15T/16T DSP     500                   1 3         (3) 32-bit   1.25 3.3   532FCBGA 增强型产品定点数字信号处理器

TMS320C64x™ 和 TMS320C64x+™ DSP 架构和内核的最新动态

C64x™ DSP 系列采用 TI 的 VelociTI.2？VLIW 架构扩展包括对压缩数据处理和专门用途指令的支持，可以加强宽带基础设施和成像应用。C64x 系列交付时钟速度高达 1 GHz 的 DSP，可以加入存储器、外设和电压的广泛组合来处理各种高性能应用。

C64x™ DSP 结构最新动态包括：

  • VelociTI.2 结构扩展，具有新的指令，可以提升关键应用的性能
  • 增强了与四路 16 位和八路 8 位乘法累加性能
  • 改进了与更多功能单元中的常用指令的正交性
  • 更多的寄存器使带宽加倍，使加载/存储数据路径更宽并使 2 级高速缓冲存储器扩大
  • 与 TMS320C62x 完全软件兼容？DSP

C64x+™ DSP 内核架构还包括：

  • 用于扩展精度计算 32 位多指令
  • 扩展的算术功能以支持 FFT 和 DCT 算法
  • 增强的复杂乘法支持
  • 用于提高 FIR 循环的吞吐量的双点产品指令
  • 新型并行包装指令
  • 增强的伽罗华域乘法运算

C6000 高性能 DSP 外设特性

新型 C6000 高性能 DSP 外设系统包括旨在帮助开发者最大化 C64x 的许多性能优势的各种功能： 以及 C64x+™ DSP 内核：

千兆比特以太网互连

  • C6452 DSP 具有两个 SGMII 以太网 MAC 端口和一个千兆比特交换机，从而使得系统中每个独立的 DSP 都能够处理那些与 DSP 功能有关的数据包。SGMII 是连接位于 MAC 级别的高速以太网时广泛使用的技术。TI 的交换机添加了一个决策闸，例如，它可用于区分语音和数据流量。
    • 降低系统成本
      • 两个 SGMII 端口
      • 一个用于多 DSP 系统的千兆比特交换机
      • 无需 PCI 桥接设备
    • 缩小板级空间、降低复杂性和系统电源
    • 提高的系统性能
      • 1 千兆比特吞吐量
      • 基于硬件的软件包滤波

电信串行接口端口 (TSIP)

  • C6452 DSP 采用为通用电信串行数据流提供无缝连接的电信串行接口端口 (TSIP)，最终在提高强健性和灵活性的同时也提升了性能。
    • 通过改进的同步和帧管理提高系统性能 –
      • 每个 TSIP 在此类型的应用中能够支持 多通道缓冲串行端口 (McBSP) 的 2x 时分复用 (TDM) 时隙
    • 功能强大的串行接口
      • TSIP 为串行时钟和帧同步问题的恢复提供了更好的响应
    • 灵活性
      • 每个时隙能独立选择 a-law、µ-law 或线性
      • 添加或删除相关时隙

增强直接存储器存取 (EDMA) 控制器

  • 64 独立通道支持各种系统数据流
  • 在 CPU 后台实现复杂传输 - 自动初始化、链接和连锁通道
  • 2.4GB/s 持续带宽
  • 非常卓越的效率和并行性，每周期能自动交错来自多个外设的流量

外部存储器接口 (EMIF)

其它紧密集成的片上外设（各种 C6000™ DSP 共有）包括：

  • 支持与多个外部器件的无缝连接，其中包括：
    • 同步猝发 SRAM (SBSRAM)
    • 同步 DRAM (SDRAM)
    • 异步器件，其中包括 SRAM、ROM 和 FIFO
    • 外部共享存储器器件

多通道缓冲串行端口 (McBSP)

  • 高速全双工串行端口
    • 全双工通信
    • 用于持续数据流的双缓冲数据寄存器
  • 与以下各项的直接接口：
    • C6000 器件
    • 行业标准编解码器、模拟接口芯片 (AIC) 以及其它串行连接的 A/D 和 D/A 器件
  • 符合 ST-BUS 的器件支持
    • T1/E1 成帧器
    • H.110/H.100 成帧器
    • MVIP 和 SCSA 接口器件
    • 符合 IOM-2 的器件
    • 符合 AC97 的器件
    • 符合 IIS 的器件
    • SPI™ 器件
  • 发送和接收多达 128 个通道
    • 可选择 8、12、16、20、24 或 32 位数据大小
    • C64x McBSP 支持独立选择多达 128 个发送通道和 128 个接收通道
    • C62x/C67x McBSP 支持独立选择多达 32 个发送通道和 32 个接收通道
  • 高度可编程内部时钟与帧生成
  • 以 µ-law 或 A-law 格式压缩/扩展数据的片上压扩 (COMpress & exPAND) 硬件

串行 RapidIO™

为 HD 视频和电信基础设施系统提供增强的带宽

串行 RapidIO

C6455 DSP 的集成串行 RapidIO™(SRIO) 总线通过省去用于开关和处理器聚合的附加器件来降低整个系统的成本。SRIO 互连为行业一流器件、系统和软件制造商联合所支持，使能进行高速、分组交换端对端连接。因此，SRIO 使实现多处理更加容易，为在多处理器上进行多通道实现提供了性能突破。

对于视频基础设施应用，1x SRIO 链接足以在器件之间快速发送高清晰度 (HD) 1080i 原始视频，4x SRIO 链接可以轻松地在器件之间发送 HD 1080p 原始视频并留下一定的空间。在具有大型“DSP 场”的基础设施应用中使用 SRIO 能够降低 OEM 客户的系统成本（器件数量、电路板大小和/或器件成本）。

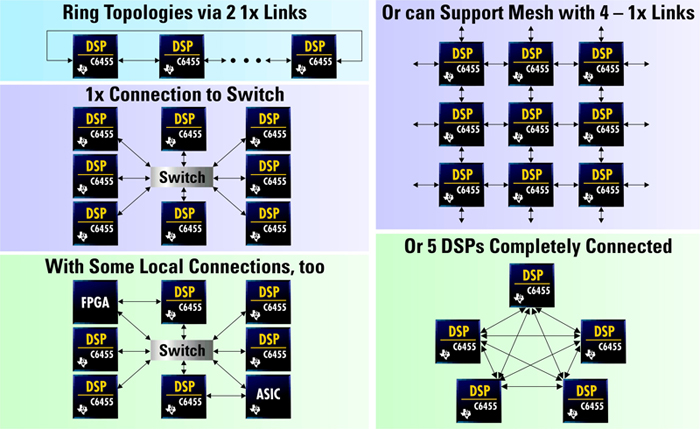

串行 RapidIO™ 支持具有灵活拓扑、可伸缩、基于 DSP 的系统

C6455 基础设施

使用串行 RapidIO™ 降低系统成本
通过安排具有串行 RapidIO (SRIO) 的可伸缩系统，视频基础设施、电信基础设施和医疗/成像客户可以使用多种方式降低系统成本。

SRIO 非常灵活 - 可以安排在环形和网状拓扑中。或者，多个 C6455 DSP 可以通过交换机进行连接，而这些 DSP 之间以及 DSP 与 ASIC 和 FPGA 可以有本地连接，也可以没有本地连接。您还可以在星型拓扑中连接多个 C6455 DSP，其中五个 DSP 都是互相连接的。在具有大型“DSP 场”的应用中使用串行 RapidIO 将允许 OEM 客户降低系统成本。

TI 德州仪器DSP 数字信号处理技术支持
  1. TI 德州仪器仪DSP数字信号处理产品选型与价格 . xls
  2. 高性能 TMS320C6000™ DSP选型与价格 . xls
  3. DSP 选择指南 . pdf
