PowerMILL软件应用技巧

关键字：CAD CAM 计算机辅助设计 计算机辅助制造 CAM技术 CAD设计 CAD制图 CAD绘图 CAD软件 CAM软件 CAM350 Auto CAD CAD技术 PCB线路板 电磁干扰 主板维修 PCB生产 PCB加工 PCB设计 ATE电路板设计 手机PCB板 PCB抄板 PCB改板 电路板抄板 PCB制板 单面板 双层板 样机制作 设计软件


摘要: PowerMILL是一个独立式的三维加工软件，他能快捷、准确地产生无过切粗加工和精加工路径。该软件能读入各种CAD系统产生的三维模型，进行完全的加工，所以在模具制造业中有广泛的应用。

PowerMILL是一个独立运行的CAM系统，它是DELCAM的核心多轴加工产品。它可由输入的模型快速产生无过切的刀具路径。这些模型可是由其他软件包产生的曲面，如IGES文件、STL文件等，也可以是来自 PowerSHAPE 的模型(实体或曲面)或Solid Edge 、SolidWorkS、UG、Pro/ENGINEER、CATIA等的PART 模型。它功能强大，易学易用，计算速度快，能最大限度地发挥CNC数控机床的效率。下面就几个例子结合几年来使用该软件编程的经验谈一点心得。

一、开粗加工

PowerMILL提供了开粗加工的三种方法，其中用得最多的是偏置区域清除模型加工。根据粗加工的特点，对高速加工在切削用量选择上的原则应是 “浅切深、快进给”。对刀具的要求，根据模型形状和尺寸综合考虑，应尽可能选用大直径的刀具。开粗加工中特别要注意设定毛坯在X、Y、Z三方向的尺寸，据工件的加工要求以“切削路径的刀具中心线不离开毛坯界限”作为原则来决定毛坯的设置。图1是由“最小限/最大限”来确定的无扩展的毛坯所产生的刀具路径。图 2为毛坯扩展后的刀具路径。可见，扩展后工件下部侧面也能加工到了。

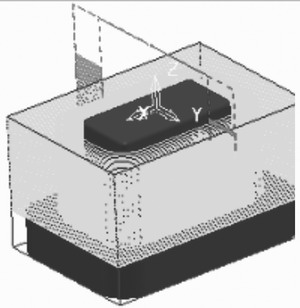

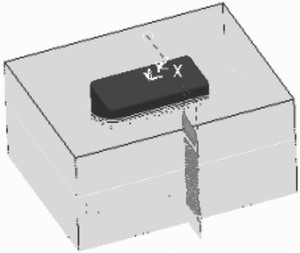

图1 毛坯未扩展的刀具路径

图2毛坯扩展后的刀具路径

二、半精加工

半精加工的主要目的是保证精加工时余量均匀。最常用的方法是先算出残留材料的边界轮廓（参考刀具未加工区域的三维轮廓），然后选用较小的刀具来仅加工这些三维轮廓区域，而不用重新加工整个模型。一般用等高精加工方法，加工残留材料区域内部。为得到合理的刀具路径，应注意以下几点：

(1)计算残留边界时所用的余量，应跟开粗加工所留的余量一致。

(2)用残留边界等高加工中的凹面时，应把“型腔加工”取消掉，其路径如图4所示。否则，在图3所示路径中刀具单侧切削时，随着深度的增加，接触刀具的材料越多，切削力增大，使刀具易折断。

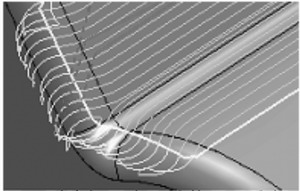

图3 型腔加工未取消的刀具路径

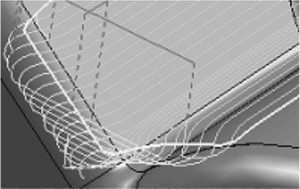

图4型腔加工取消掉的刀具路径

(3)铣削过程中尽量减少提刀次数，提高工作效力。在图5中，上平面为磨削过的表面无需加工，采用45°平行精加工时把最上面的平面路径剪裁掉之后会产生跳刀现象，经过分块裁剪再合并之后得到图6所示刀具路径。

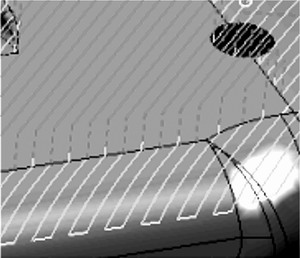

图5 提刀较多的刀具路径

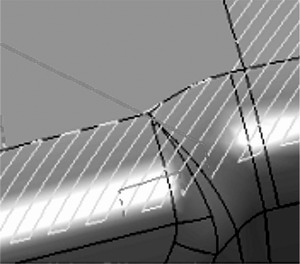

图6 编辑后的刀具路径

(4)当孔的上表面为斜面时，精加工孔壁必需把斜面提高，否则刀具会刮伤精加工过的斜面。图7所示的等高加工孔壁时，由于切入切出的影响会把已精加工过的表面刮伤，当把斜面抬高之后把上面的路径去掉，就得到如图8所示的路径。

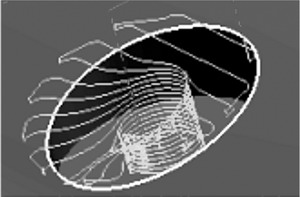

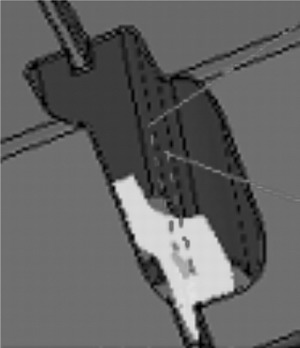

图7 斜面未抬高的刀具路径

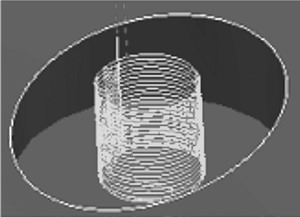

图8斜面抬高后的刀具路径

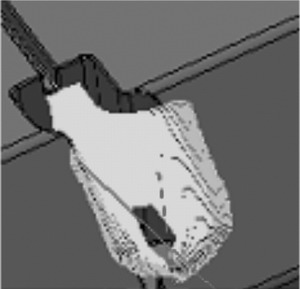

(5)注意切入的方法。等高加工如图9下部封闭区域的型腔时，一般选用斜向切入，而对于图10上部开放部分，则采用水平圆弧切入。此种路径是比较合理的。

图9 斜向切入

图10水平圆弧切入

三、精加工

精加工时通常先算出浅滩边界，然后用等高精加工边界外部，再平行精加工边界内部。但对于平面的精加工，常采用偏置区域清除加工。为保证加工质量应注意以下几点：

(1)精加工余量必须均匀，一般径向留余量0.15～0.3mm，轴向留余量0.05～0.15mm。

(2)当采用偏置区域清除精加工平面时，毛坯的Z向最小值应该等于该平面的Z值，否则平面加工后高度方向尺寸误差较大。

(3)当等高精加工时当刀具起刀点位置比较乱(如图11)时，可以使用编辑中的移动开始点的方法来改正（见图12）。

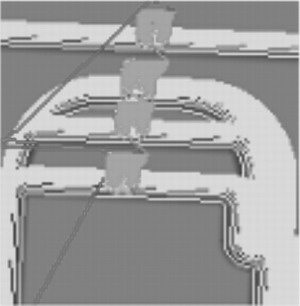

图11 刀具起刀点位置混乱

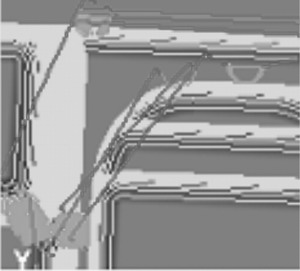

图12 改正后的起刀点位置

(4)为保证在浅滩边界处平行和等高两种走刀路径接刀良好，在许可的情况下一般在平行走刀时把浅滩边界向外三维偏移2mm左右。

(5)等高精加工侧面时常选用圆鼻刀加工，这必然导致工件底部不清角。当选用软件中的几种清角加工所产生的刀路不是很合理的情况下，也常用等高加工通过裁剪功能去掉多余的路径的方法来代替。此时，应该检查等高加加工工后Z向深度是否到位，若不然应该再加工一刀，把这一刀的路径拉到先前的等高加工路径里，这里应把切入切出连接一下。

四、结束语

以上只是该软件加工中的常用方法。其实，该软件还有很强大的边界及刀路编辑功能，可根据不同的模型灵活运用，一定能编出合理的刀路来。

录入时间:2007-10-09 来源：《CAD/CAM与制造业信息化》　　作者：彭雪峰
