CAD/CAM软件在电工电器上的应用

关键字：CAD CAM 计算机辅助设计 计算机辅助制造 CAM技术 CAD设计 CAD制图 CAD绘图 CAD软件 CAM软件 CAM350 Auto CAD CAD技术 PCB线路板 电磁干扰 主板维修 PCB生产 PCB加工 PCB设计 ATE电路板设计 手机PCB板 PCB抄板 PCB改板 电路板抄板 PCB制板 单面板 双层板 样机制作 设计软件

近年来随着CNC机床、刀具等硬件的迅速发展，以及CAD/CAM软件的发展，给制造业发生了根本性的变革。真正实现了信息化、数字化的生产、制造模式。而且这种趋势正在日新月异地的向更高阶段迈进。本文就CAD/CAM软件在电工电器行业的应用进行阐述。

严格意义上讲，产品、制造工具两者的发展关系是密不可分的。CNC机床，CAD/CAM软件技术在不断发展，为设计、制造领域提供优秀的解决方案，缩短设计、制造时间，提高生产效率，是新产品更快的投放市场；同时大大提高产品的加工精度，从而提高产品质量，提高产品的附加值和客户满意度。从另一个角度讲，人们对产品高质量高效率的需求也促进了软、硬件工具的不断发展。软件商、机床商为可满足用户、市场的需要，不断改进设计、生产工艺，提高软件的开发效率。

在高质量、大规模的电工、电器行业在生产过程中，从设计到制造，CAD/CAM软件都起到非常重要的作用。我们知道，电工、电器产品除了数学模型设计，还需要大量的模具设计、制造，电极设计、制造。

这就要求软件在CAD造型，模具设计、电极设计以及数控编程都有很强的功能才行。目前市面上同类软件很多，各有特点。本文重点结合以色列Cimatron公司开发的CimatronE软件来阐述如何高效的利用CAD/CAM软件进行电工电器产品的设计、制造。

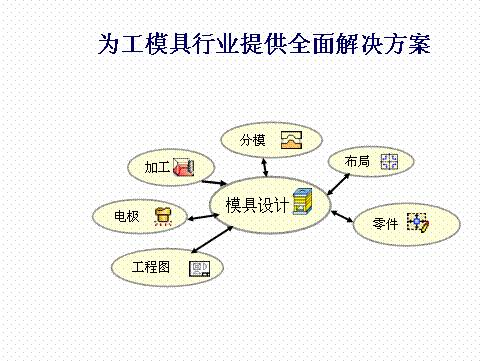

如图所示，CimatronE提出从数据到产品的整体过程解决方案：

整个设计、制造过程中，无论是零件的设计、修改，还是分模、电极设计以及零件的加工，真正实现了以模具设计为中心的并行工程。这样大大提高了产品、模具的设计效率。强大的快速分模功能，以数学模型为基础自动高效地的生成模具的型芯、型腔以及侧滑块、嵌件等。电工、电器大部分零件的结构较为复杂，涉及到很多复杂的曲面，如果不通过快速分模自动生成模具的型面，不仅花费大量的设计时间，而且在产品的精度上也很满足实际要求。

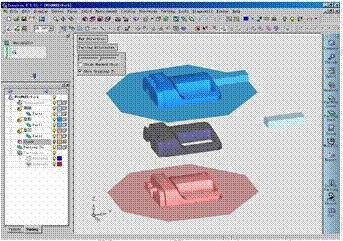

如图所示，是电冰箱上的一个零件，采用快速分模功能，从分模线、分模面到型芯、型腔及侧滑块的生成只需要几分钟时间。

数学模型

快速分模

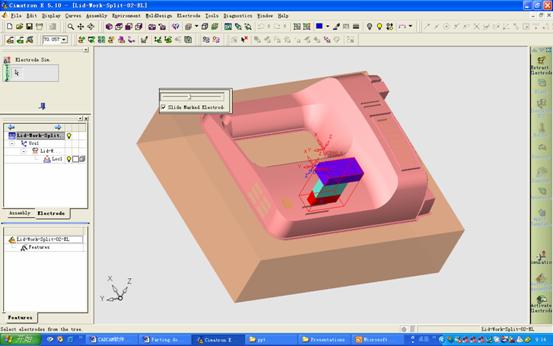

电极设计：电工电器产品的模具型面上有很多深窄槽，是CNC机床难以加工的部位，有时这样的区域很多，这就需要大量的电极，通过电火花机来实现，此时电极设计就显得尤为重要。象CimatronE这样的高端CAD/CAM软件提供了强大的电极设计、加工功能。从模具表面自动提取电极、自动生成电极加工报告、自动生成满足不通火花机需要的电加工代码，减少了手工拆电极、手工编写电加工代码的烦琐工作，与传统的电极设计、电加工相比，提高效率十倍甚至几十倍。

电极设计

模具设计：CimatronE为塑料模具提供了标准的模架库，在三维模具设计中方便快捷地选取标准模架，实现模具的自动装配。同时在模具的冷却道、顶出机构的设计过程中也实现了半自动化，大大提高了模具设计效率。

一模多腔模具设计

模具加工：随着CAD/CAM软件在制造领域的普遍应用，使得模具的加工效率、质量有了质的改变。近年来CNC机床技术有了突飞猛进的发展，高速加工技术被广泛应用；多轴加工也越来越多地应用于模具加工领域，解决了深腔模具加工的难度，同时减少了电极的用量。CimatronE软件在加工上有其独到之处：提供了粗加工、半精加工、精加工及清根的全部加工工艺；提供了从2轴到5轴的加工策略；具有强大的高速加工功能。

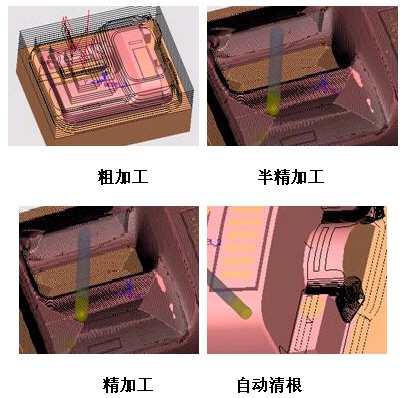

如图所示，是个模具零件的完成加工过程：

在整个数控编程过程中，运用了软件在编程中的特色：刀具自动干涉检查，刀具过切保护，均衡载荷等，在软件环境下充分保证了加工过程的安全性。精加工中使用了高速加工策略，不但提高加工效率，而且提高表面质量。同时，由于高速加工过程是淬火后加工，既减少传统的淬火前加工的变形又尽可能地减少钳工量，从整体的模具加工过程看也大大缩短加工时间。

从以上过程看，整个模具设计、制造过程一气呵成。而且在采用并行工程的工作模式，围绕模具设计，并行的进行电极设计、加工，模具零件的设计加工。在加工的同时，模具结构在计算机环境下已经确定，一旦加工任务完成，模具制造的全过程基本宣告结束。这样一套中等复杂的模具在十五天内顺利完成。

综上，在电工、电器行业，只要充分利用机床、刀具等硬件工具以及先进的软件工具，会保证高质量的产品在非常短的时间内投放市场，抢占先机。所有这一切都得益于CNC机床，高质量的刀具，优秀的软件以及可靠的信息。可见，CNC机床，CAD/CAM软件在制造业信息化、数字化中起着举足轻重的作用。

随着国内外在制造业的投入，CNC机床逐渐向高速度、高精度、高可靠性方向发展，CAD/CAM软件不断向智能化、人性化发展。必将更好地为制造业服务，从而使更高质量的产品更快的投放市场，为人们的生产、生活带来更大的便利。

录入时间:2007-10-10  来源：CAD世界网    作者：Cimatron
