真正五轴联动的CAM——hyperMILL介绍

关键字：CAD CAM 计算机辅助设计 计算机辅助制造 CAM技术 CAD设计 CAD制图 CAD绘图 CAD软件 CAM软件 CAM350 Auto CAD CAD技术 PCB线路板 电磁干扰 主板维修 PCB生产 PCB加工 PCB设计 ATE电路板设计 手机PCB板 PCB抄板 PCB改板 电路板抄板 PCB制板 单面板 双层板 样机制作 设计软件

hyperMILL软件是德国OPENMIND公司开发的一款集成化NC编程CAM软件，它完全整合在hyperCAD和Pro/EWildfire中，向用户提供完整的集成化CAD/CAM解决方案。
在操作方面，因为融合在hyperCAD和Pro/EWildfire之中，用户可以在熟悉的界面里直接进行NC编程，在统一的数据模型和界面里直接完成从设计到制造的全部工作，避免了从CAD到CAM的数据文件转换和传递。全集成的Windows界面，任务清单、刀具定义、加工参数、边界选择等，都运用了直观的对话框界面，合理实用的缺省值、符合逻辑的菜单结构使这款软件工作起来既快捷又高效。
hyperMILL的最大优势表现在五轴联动方面。
五轴联动被广泛应于汽车、工具、模具、机械、航空航天等领域，比如航空叶轮、叶片、结构件的铣削。现在很多机床和控制器都可以适应五轴铣削要求，然而在软件方面多采取定位加工方式（3+2），需要进行繁杂的优化，很少有CAM系统能提供专业可靠的五轴联动解决方案。
而hyperMILL很好地解决了这一问题，软件提供了从2.5到5轴的全系列模块，这些CAM模块是真正的标准概念的五轴可选模块，而不是电脑屏幕上的五轴CAM。它包含自动干涉检查、独立五轴联动、动态变化刀轴倾角等功能，只需一次装夹即可完成所有工序。
有别于传统三轴加工，hyperMILL可以连续加工外形复杂的工件，通过固定曲面、曲线的操作，使编程更容易，降低刀具破损风险，减少刀具振动；使用平刀或者圆鼻刀时，采用顶面及侧面的五轴加工策略，显著加大步距量，可明显减少切削时间。

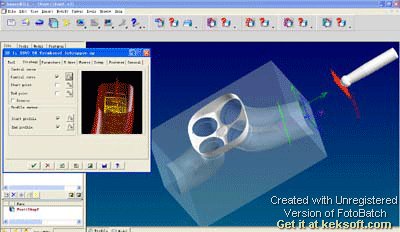

在运算速度方面，hyperMILL也有很大改善，如加工发动机阀帽内部面，原来运算需要67小时，现在仅需6.7小时；在小刀具的五轴加工方面，如加工锻模、铸件、及塑胶模具，hyperMILL可以轻松触及高而陡峭的地方；而刻字、开槽、沿曲面曲率倒角以及去除边缘毛刺这些必须采用五轴联动加工的部分，hyperMILL则可以不需要任何手工编辑而防止干涉。
hyperMILL在复杂曲面应用上也提供了新的处理方式，指定一个倾斜角度后，不仅可以自动计算曲面在Z轴方向上的关联性，还可以自动进行偏摆，从而防止干涉，这使hyperMILL的五轴技术运用范围更广。
而其五轴特征定位加工功能同样备受关注。软件可以自动将刀具路径分解成不同截面，在这些截面无干涉的情况下做自由定位加工。当对不同定位轴进行钻孔操作时，hyperMILL能从曲面数据中自动识别孔的特征，即使个别孔位存在干涉问题，同样可以连接成优化的多轴路径，只需在多进行几分钟设置即可。
想得到高品质的精修效果，用多方位定角度的方式加工可能受到一定限制，于是很多曲面不得不进行反复重叠加工，比如弯管模具，就是典型的倒扣例子，以定位方式加工时，图元的定义、核实及程式的测试都需要大量时间和成本，hyperMILL提供了非常有效的程式制作和加工方面的策略，可以在保证精修质量的同时减少切削时间。
hyperMILL五轴综合模块在CAM流程简化上做出了相当大的贡献，所有加工策略，无论2D、3D、高速加工以至于五轴联动，均能用于Windows标准平台，使得应用更加简便。而在特征技术、后处理、干涉检查、加工循环、仿真切削等方面，hyperMILL也有不俗表现。
可以说，hyperMILL是一款具有强大内核的CAM软件，综合了机床具体结构及其所配置数控系统的各方面要求，符合当代机床发展方向。

录入时间:2007-10-10  来源：OPEN MIND
