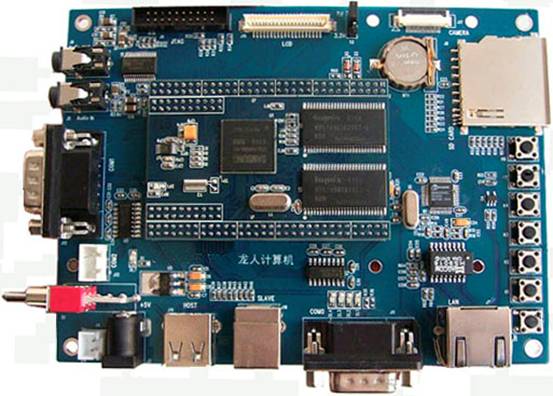

S3C2440 嵌入式开发板(B版本)
订购型号：DMC-2440-B
三星2440开发板采用核心板+底板的形式核心板引出管脚：总线16位，地址线20位，其他所有可用管脚全部引出！！采用2.0间距直插方式，更加稳靠！创造性地采用U形方式的连接，在引出所有可用管脚的基础上，又不增加核心板的面积！ utu2440-F 三星2440开发板采用核心板+底板的形式。
核心板引出管脚：总线16位，地址线20位，其他所有可用管脚全部引出！！采用2.0间距直插方式，更加稳靠！创造性地采用U形方式的连接，在引出所有可用管脚的基础上，又不增加核心板的面积！400M主频，64M bytes Flash，64M bytes SDRAM，2440-F-Core核心板尺寸仅：长65mm，宽45mm。
发板资源
- S3C2440A:32bit ARM920T内核，标称工作频率：400MHz
- 系统时钟：内部PLL产生400MHz CPU内核工作频率，外部总线频率：100~133MHz
- LCD控制器：CPU内置STN/CSTN/TFT LCD控制器，支持1024*768分辨率以下的各种液晶
- 触摸屏控制器：CPU内置4线制电阻式触摸屏控制器
- 100MHz 以太网控制器
- 1通道5线制串口，2通道3线制串口
- 1通道USB1.1 主机接口，可接usb hub，扩充多个usb主口
- 1通道USB1.1设备接口
- SD/MMC卡接口
- 音频输入输出接口
- LCD接口，可接3.5寸/7寸/4.3寸/2.8寸/10寸等等尺寸TFT真彩液晶屏
- 专用复位电路
- 触摸屏控制器
- RTC实时时钟及大容量后备锂电池
- 标准20pin JTAG调试接口
- 4只自定义功能LED指示灯
- 电源指示灯
- 复位按键
- SPI接口
- 标准配置64MBytes Nand-Flash
- 标准配置64MBtyes SDRAM
- 5V电源
- 支持的操作系统：WINCE /Linux
软件特性
LINUX软件特性： (标配utu-Linux for s3c2440，基于linux2.6内核)
- Utu-bootloader 基于u-boot移植修改完善
- 支持设置IP，保存参数，可在windows下或者linux下独立网络更新系统等功能；
- run install-bootloader 命令直接更新bootLoader
- run install-kernel 命令直接更新内核
- run install-filesystem 命令直接更新yaffs文件系统镜像
- utu-Linux for s3c2440内核 （提供2.6.24稳定内核版本）
- ROM/CRAM/EXT2/FAT32/NFS file system （支持ROM/CRAM/EXT2/FAT32/NFS等文件系统）
- YAFFS filesystem （YAFFS文件系统）
- System Interrupt Timer Driver （系统中断和系统时钟驱动）
- Serial device driver （三个串口驱动）
- Block memory device driver （块设备驱动）
- Flash memory device driver （Nand Flash驱动）
- 100Base-T external Ethernet device driver （100M以太网卡驱动(DM9000)
- RTC (Real Time Clock) Driver （实时时钟驱动）
- USB Host driver
- LCD(支持800*600,640*480,240*320,320*240,480*290等不同分辨率的TFT)
- MMC/SD卡驱动
- 完整的TCP/IP协议
WINCE 5.0 软件特性
- Nboot (支持带进度条的开机画面，带源码，用户可以自己修改开机画面，usb更新wince系统)
- Eboot (支持USB下载烧录WINCE镜像)
- Display Driver
- Audio Driver
- SD/MMC Driver
- RTC Driver
- DM9000 Ethernet Driver
装箱清单
- 一块已测试好的 DMC-UTU2440-K 开发板（包括核心板与底板）
- DMC-UTU2440-K 用户光盘
- 3.5" TFT 彩色LCD 板一块 ，带触摸屏(选配)
- 一个JTAG 调试头（带20 芯排线）
- 一条并口线（一边是公头一边是母头，一对一）
- 一条串口线(两边都是母头，交叉串口线)
- 一条网线(交叉网线线)
- USB 线一条
- 触摸笔一支（选配）
- 一个＋12V 直流电源
- 包装盒 1个；（标配）
