TGA4508 Ka 波段低噪声放大器

技术特性
  • Typical frequency range: 30 to 42 GHz
  • 21 dB nominal gain
  • 2.8 dB nominal noise figure
  • 14 dBm nominal P1dB @ 38 GHz
  • Bias 3 V, 40 mA
  • 0.15 um 3MI pHEMT technology
  • Chip dimensions: 1.7 x 0.8 x 0.1 mm (0.067 x 0.031 x 0.004 in)
应用领域 APPLICATION
  • Ka Band VSAT
  • Point-to-Multipoint Radio
  • Point-to-Point Radio
技术指标
频率(GHz) 功率(dBm) 增益(dB) NF/PAE +V IQ(mA)
30-42 14 21 2.8 3 40
订购信息 Ordering Information

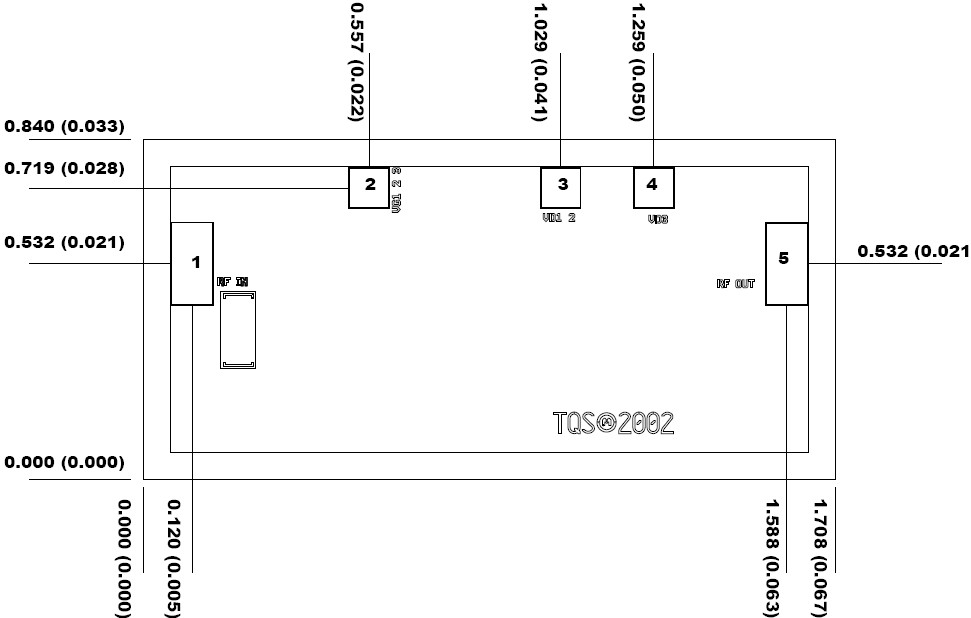

机械图样Mechanical Drawing
TGA4508 机械图样
应用技术支持与电子电路设计开发资源下载 版本信息 大小
TGA4508:S 参数
TGA4508 数据资料DataSheet下载:PDF Rev.V2 2 页
