TGB4001 Lange耦合器

技术特性
  • Very low loss (< 0.25 dB typical)
  • High power 1 W 50 Ohm termination
  • Broadband 3 dB power split
  • Chip dimensions: 1.0 x 3.0 x 0.1 mm (40 x 120 x 4 mils)
  • 3 sizes cover 12 to 45 GHz
技术指标
频率(GHz) 插入损耗(dB) 范围(dB) P1dB(dBm) +V
18 to 32 < 0.25 - - Passive
订购信息 Ordering Information
应用领域 APPLICATION
  • Power Combining

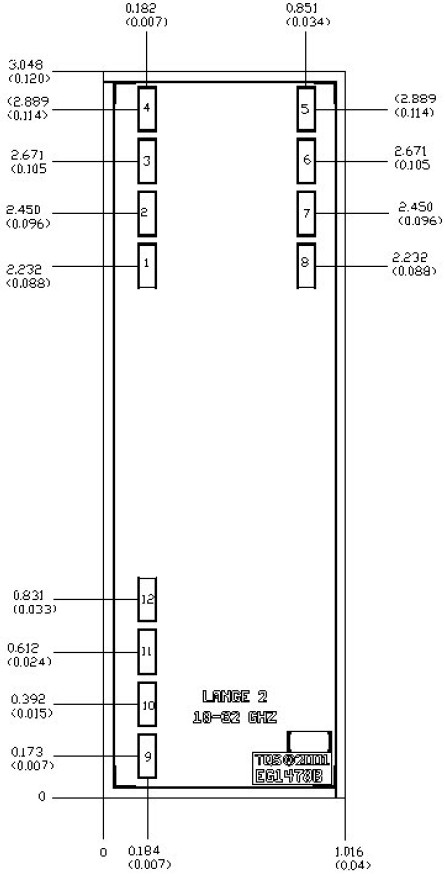

机械图样Mechanical Drawing
TGB4001 机械图样
应用技术支持与电子电路设计开发资源下载 版本信息 大小
TGB4001:S-参数 Coupled
TGB4001:S-参数 Direct
TGB4001 数据资料DataSheet下载:PDF Rev.V2 2 页
