TQP6M9002 2.4 GHz 和 5 GHz WLAN 功率放大器 + 集成WLAN接收巴伦和蓝牙通路的开关MMIC

TQP6M9002 是一款全集成WLAN / 蓝牙前端模块,采用4 x 4 mm 超小型封装,支持802.11 a / b / g / n和蓝牙应用。TQP6M9002包含一个2.4GHz 功率放大器和5GHz功率放大器、定向检波器、前端开关、蓝牙通道和接收巴伦。该架构和接口适用于手机设备集成下一代 WALN。前端模块配有便于使用的CMOS兼容控制电压。该前端模块生产工艺采用TriQuint 高度可靠的E/D pHEMT技术,4 x 4 x 0.5 mm ETSLP-24无铅封装结构组装。

技术特性
  • 全集成 802.11 a / b / g / n + 蓝牙前端模块
  • 内部匹配输入 / 输出
  • 集成定向检波器
  • 温度补偿偏置网络
  • 2.3 - 4.8 V 单电池供电
  • 无铅 4.0 x 4.0 x 0.5 mm SMT 封装
  • 最小 Pout = 20.5 dBm 802.11b and 15.5 dBm 802.11g OFDM 64QAM @ 3.8% EVM
  • 最小 Pout = 15.0 dBm 802.11a OFDM 64QAM @ 3.5% EVM
订购信息 Ordering Information
  • TQP6M9002
技术指标
尺寸 (mm) 频段 特性
4.0 x 4.0 x 0.45 802.11 a, b, g, n ETSLP-24 封装, 耦合器 / 检测器
应用领域 APPLICATION
  • 蓝牙
  • 便携式电池供电设备
  • 无线局域网 (WLAN)

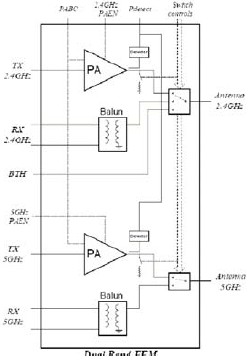

功能框图 Functional Block Diagram

TQP6M9002 功能框图

应用技术支持与电子电路设计开发资源下载 版本信息 大小
TQP6M9002 数据资料DataSheet下载:pdf Rev.V2 2 页
