TQP787011 5 GHz WLAN 功率放大器 MMIC

TQP787011是一款全面集成的功率放大器(PA),采用3 x 3 mm超小型封装,支持各种802.11a应用。TQP787011包含一个5 GHz功率放大器和功率检波器,以及片上输入输出匹配电路。其架构和接口适用于下一代WLAN设备。该功率放大器配有便于使用的CMOS兼容控制电压。由于功耗低,这款功率放大器有助于延长下一代 WLAN解决方案的电池使用寿命。TQP787011生产工艺采用TriQuint 高度可靠的E/D pHEMT技术,3 x 3 x 0.45 mm无铅封装结构组装。

技术特性
  • 全集成802.11 a 功率放大器
  • 内部匹配输入/输出
  • 集成功率检波器
  • 温度补偿偏置网络
  • 单电池电压2.95至3.6 V
  • 高线性: Pout(输出功率)= 17 dBm, DEVM = -31 dB, Icc = 185 mA
技术指标
尺寸 (mm) 频段 特性
3.0 x 3.0 x 0.45 802.11 a, n ETSLP-16 封装, 检波器, 高 / 低线性模块
订购信息 Ordering Information
  • TQP787011
应用领域 APPLICATION
  • 802.11a WLAN
  • 802.11n WLAN
  • 便携电池供电设备
  • 无线局域网 (WLAN)

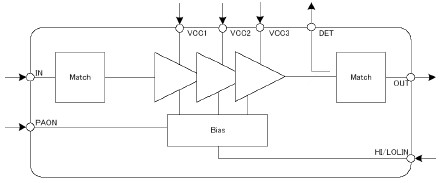

功能框图 Functional Block Diagram

TQP787011 功能框图

应用技术支持与电子电路设计开发资源下载 版本信息 大小
TQP787011 数据资料DataSheet下载:pdf Rev.V2 2 页
